Estacas-prancha de Aço

Com várias instalações de estocagem em todo os Estados Unidos, Martelo & Steel tem uma grande selecção de produtos de estacas-pranchas de aço, disponíveis para venda ou aluguel. Nossos produtos de estacas-pranchas apresentam "bola e soquete" conexões mecânicas que permitem que cada chapa de aço para interligar com outro e criar uma barreira rígida para a terra ea água, enquanto resistir às pressões laterais destas forças. A bola e soquete de bloqueio também permite flexibilidade na definição, permanecendo muito durável sob condições de condução em comparação com outros sistemas.

A forma em Z de cada secção empresta a sua resistência estrutural, que é determinada não apenas pelo tamanho, mas também pela espessura do aço. É claro, as condições do solo no qual a secção é conduzido também irá afectar o desempenho da base ou parede. A folha de série pilha PZC e PZ muitas vezes pode ser usado como uma alternativa ao comércio Arbed folha AZ empilhando da Arcelor.

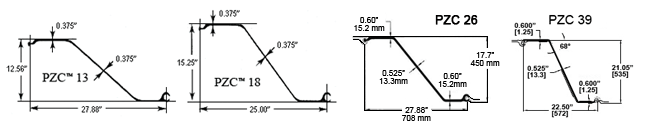

ALTA EFICIÊNCIA "Z" FOLHA DE SEÇÃO DE AÇO PILHA

					Por Seção Única						Por pé de parede
seção designação	nominal largura	parede profundidade (Altura)	Rede espessura	flange espessura	área	peso por pé	momento de inércia	seção módulo	total superfície área	nominal revestimento área	área	peso por pé	momento de inércia	seção módulo
seção designação	in.	in.	in.	in.	in.2	lbs/ft	in.4	in.3	ft2/ft	ft2/ft	in2/ft	lbs/ft2	in4/ft	in3/ft
PZC"12	27.88	12.52	0.335	0.335	13.64	46.4	326.6	52.0	6.09	5.60	5.87	20.0	140.6	22.4
PZC"13	27.88	12.56	0.375	0.375	14.82	50.4	353.0	56.2	6.09	5.60	6.38	21.7	152.0	24.2
PZC"14	27.88	12.60	0.420	0.420	16.15	55.0	382.7	60.5	6.09	5.60	6.95	23.7	164.8	26.0
PZC"17	25.00	15.21	0.335	0.335	13.64	46.4	492.9	64.5	6.09	5.60	6.55	22.3	236.6	31.0
PZC"18	25.00	15.25	0.375	0.375	14.82	50.4	532.2	69.8	6.09	5.60	7.12	24.2	255.5	33.5
PZC"19	25.00	15.30	0.420	0.420	16.16	55.0	576.5	75.2	6.09	5.60	7.76	26.4	276.7	36.1
PZC"26	27.88	17.70	0.525	0.600	21.72	73.9	994.3	112.4	6.65	6.15	9.35	31.8	428.1	48.4
Todas as dimensões são nominais

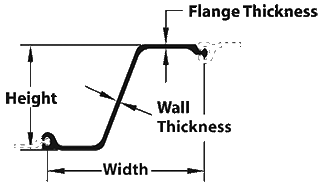

PESADO "Z" FOLHA DE SEÇÃO PILHA

	largura	altura	espessura		área	peso		seção módulo	Momento de inércia	revestimento Área
seção			Flange	Rede		estaca	parede			ambos Os Lados	superfície da parede
seção	in.	in.	in.	in.	in.sq / ft	lb. / ft	lb. / ft. sq.	in. cu. / ft.	in. qu / ft.	ft. sq. / foot of single	ft. sq. / ft. sq.
PZ 22	22	9	0.375	0.375	6.47	40.3	22	18.1	84.38	4.48	1.22
PZ 27	18	12	0.375	0.375	7.94	40.5	27	30.2	184.2	4.48	1.49
PZ 35	22.64	16.1	0.6	0.5	10.29	66	35	48.5	361.2	5.37	1.42
PZ 40	19.69	14.9	0.6	0.5	11.76	65.6	40	60.7	490.8	5.37	1.64
Todas as dimensões são nominais

Secções Planas

Normalmente usado para aplicações de design de células circulares, plano Estaca prancha é uma tecnologia comprovada que ainda é usado em muitos projetos. Embora essas estacas-pranchas oferecem muito menos força do que pilhas feixe Z, as seções usar um polegar eo dedo de bloqueio com uma conexão de contato de três pontos para gerar força incentivo importante para combater o estresse hoop aplicado a eles.

			Por Seção Única				Por pé de parede
seção Designação	Largura nominal	Espessura da Web	Peso por pé	Momento de inércia	seção Modulus	Área Nominal de Revestimento	Peso por pé	Momento de inércia	seção Modulus
seção Designação	in.	in.	lbs/ft	in.4	in.3	ft2/ft	lbs/ft2	in.4/ft	in.3/ft
PS 27.5	19.69	0.4	45.2	5	3.2	3.68	27.5	3	1.9
PS 31.0	19.69	0.5	50.9	5	3.2	3.68	31	3	1.9
Todas as dimensões são nominais

Este artigo vem de Hammer & Steel edição liberado
