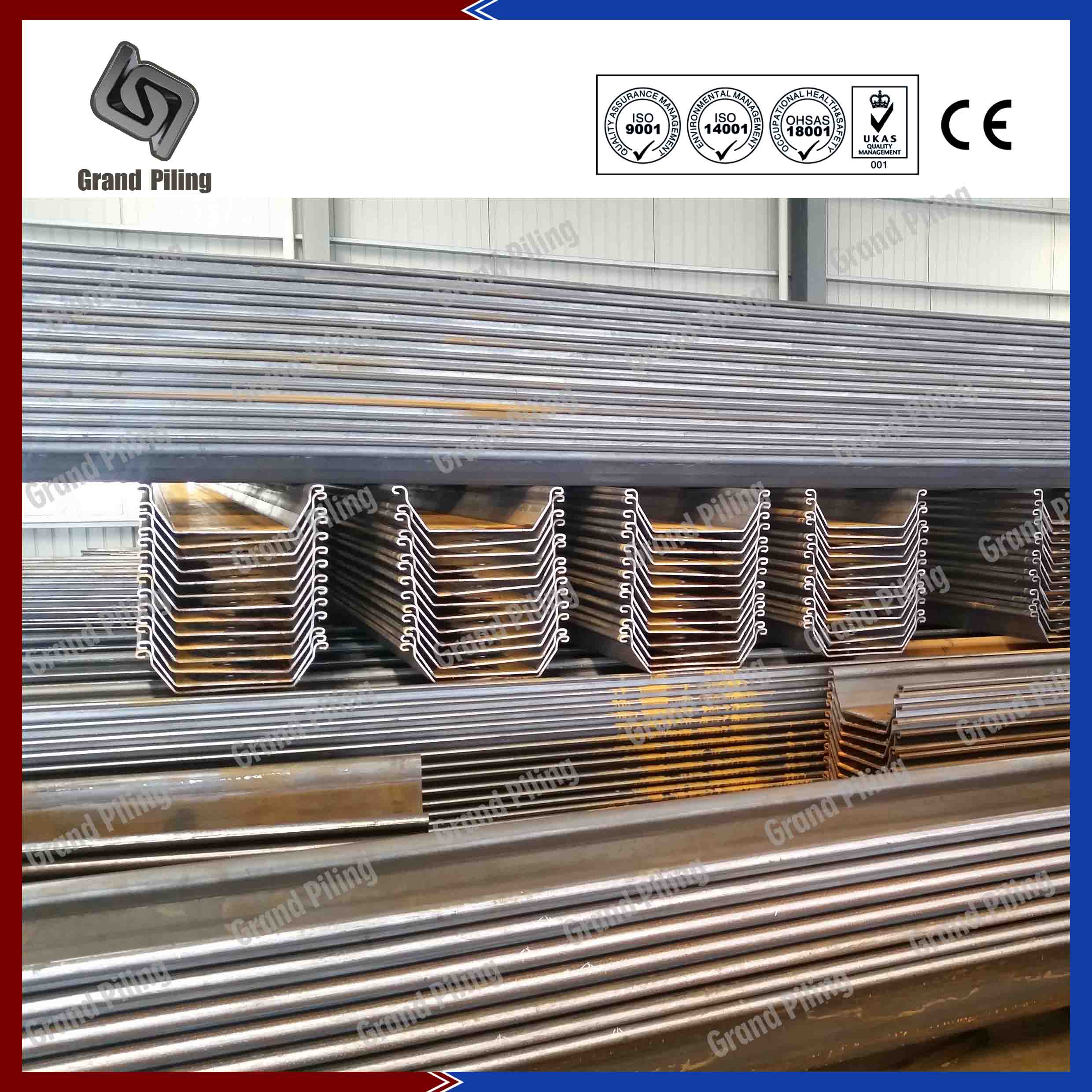

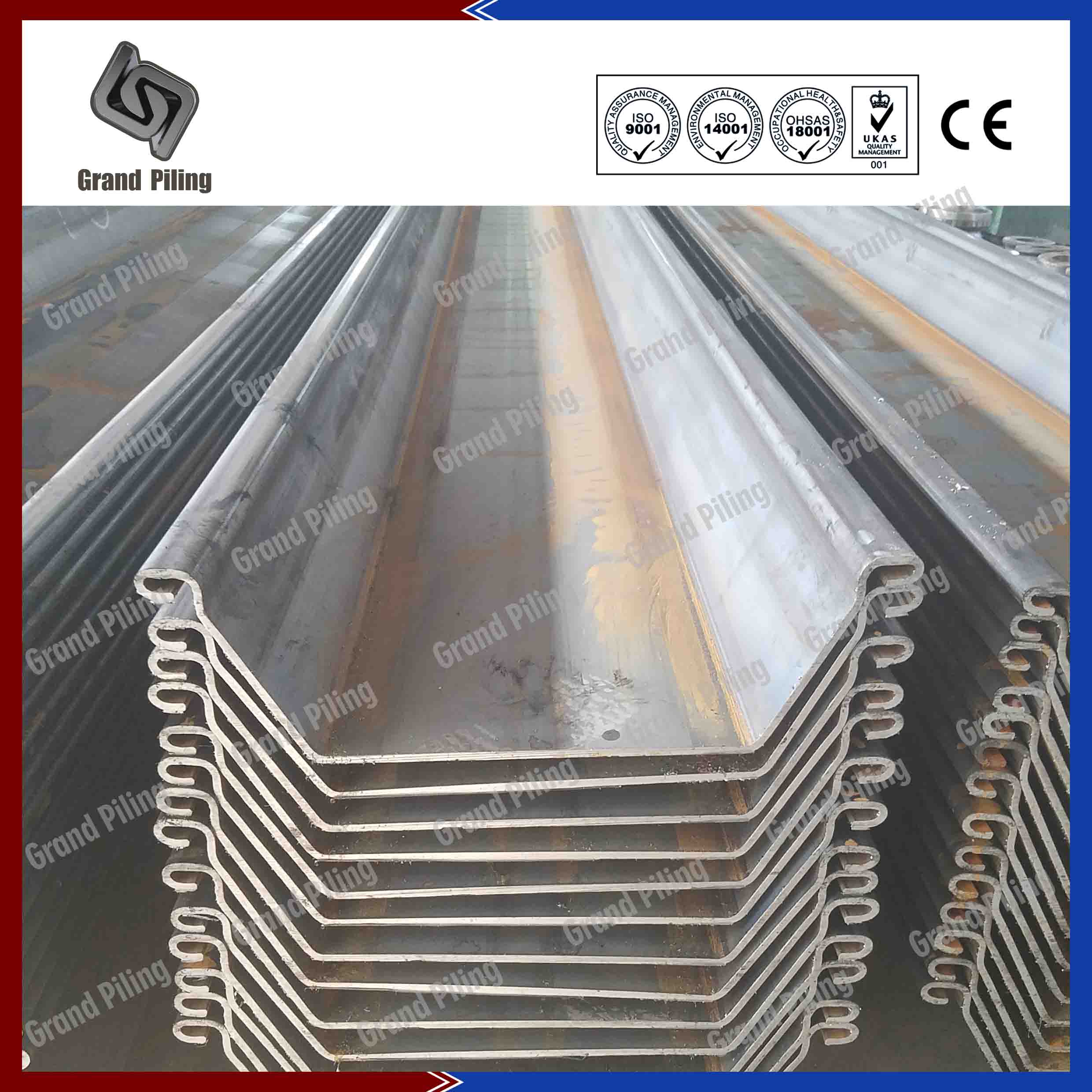

Fotos de Produtos
Estacas-prancha Tipo U
Estacas prancha conformadas a frio ou estacas prancha conformadas a frio são produzidos desta forma: As chapas de aço passam por vários rolos para formar formas, na maioria fábrica estacas-pranchas, os bloqueios devem ser formados em primeiro lugar, em seguida, outros perfis. Todo o processo de rolamento é feito a temperaturas normais, a água fria será derramado nas máquinas de estacas-pranchas para se refrescar. O processo de laminação a frio aumenta a resistência à deformação e dureza do aço. Anteriormente estacas-pranchas foram apenas perfis do calibre de luz, mas gradualmente à medida que a tecnologia se desenvolve, agora o mais grosso frio estacas-pranchas laminadas é 16 milímetros. Largura pode ser mais de 1,500 milímetros. Estacas-pranchas laminadas a frio são mais leves e mais fáceis de transportar e entrega.
Estaca prancha tipo U têm sido levados e instalados em todo o mundo por muitos anos. Nossos U estacas-prancha perfil tem não apenas seções estreitas para as condições de solo duros, também têm seções folha pilha muito largos quando os motivos são fáceis de conduzir. Folha de pilha pode ser fornecido na pilha única, estacas duplas ou mesmo triplas pilhas. Empreiteiros pilha chapa de aço escolher U perfis principalmente porque os bloqueios estão localizados no eixo neutro. Em teoria, a nossa fábrica de estacas-prancha pode produzir qualquer tamanho, (com qualquer largura, altura, espessura etc), como folha PAL pilha, PAU folha pilha, OT pilha de folha, folha pilha Omega, folha pilha Arcelor, Arcelor folha empilhando, folha skyline pilha, estacas-pranchas oriental .Para diferentes condições de solo, podemos ajustar as dimensões para atender exatamente as necessidades de projetos.
Nossas Vantagens
Ø Estacas-pranchas de aço são estacas-pranchas tradicionais, especialmente em Aisa, como a Coréia eo Japão folha pilha de estacas-prancha. Frio folha pilha formada pode ser usado em qualquer lugar, como ensecadeira, a protecção das margens do rio, fundações profundas, recuperação de terras etc.
Ø L chapa de aço tipo pilha também têm grande momento de inércia por pilha, permitindo assim o uso repetitivo
Ø Temos mais de 200 tipos diferentes de U tipo estacas-pranchas laminadas a frio. Estes frio estacas-pranchas formado pode preencher todos os requisitos de projetos
Estaca Prancha Catálogo

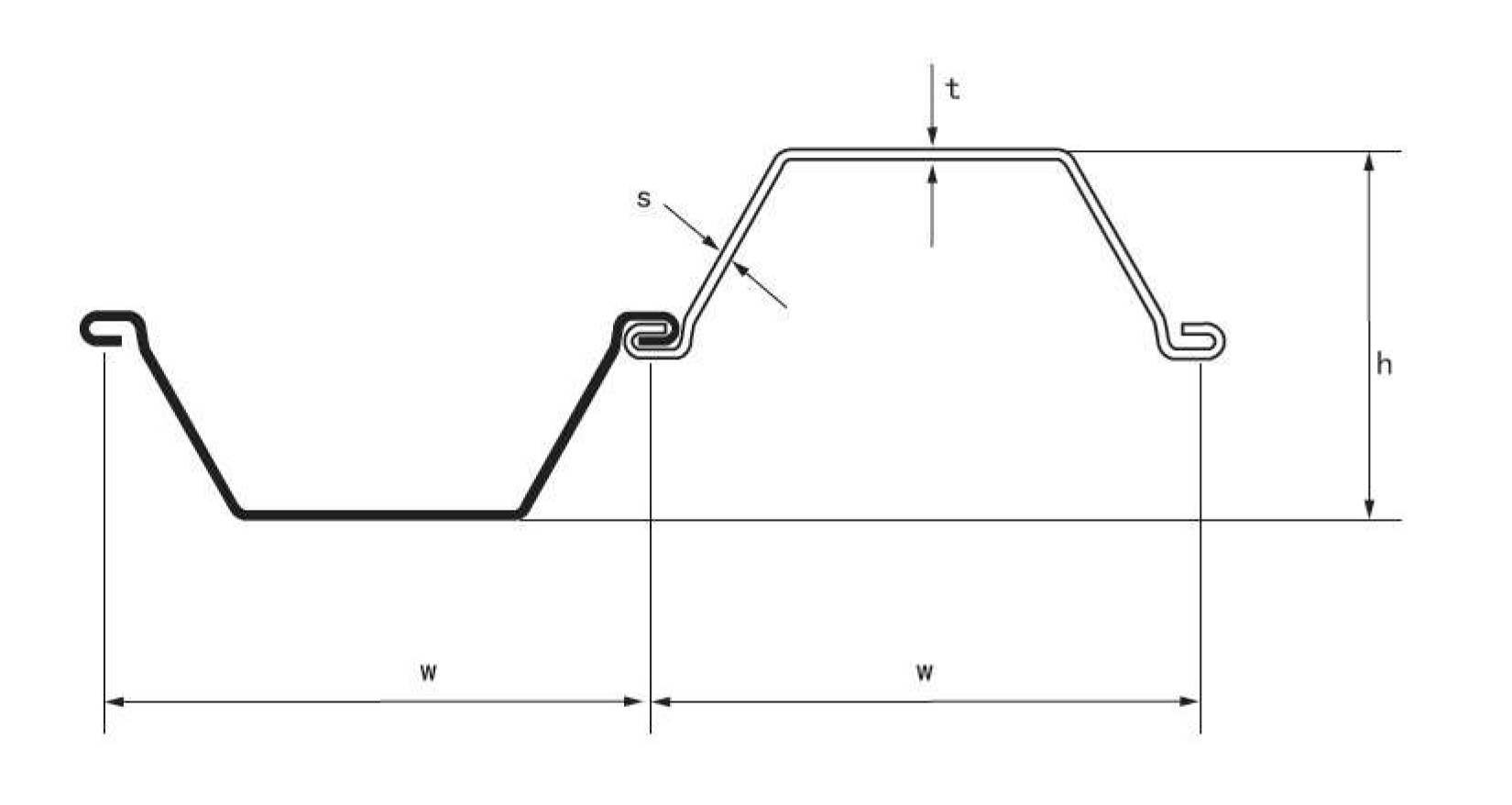

| Section | Dimensions | Mass | Moment of inertia | Modulus of Section | ||||
| Width | Height | Thickness | Per pile | Wall | ||||
| w | h | t | s | |||||
| mm | mm | mm | mm | kg/m | kg/m2 | cm4/m | cm3/m | |
| GPU 3-350a | 350 | 140 | 8 | 8 | 37.4 | 106.9 | 2073 | 296 |
| GPU 3-350b | 350 | 145 | 9 | 9 | 40.6 | 116 | 2263 | 323 |
| GPU 4-350 | 350 | 150 | 10 | 10 | 45.6 | 130.3 | 2460 | 351 |
| GPU 4-600 | 600 | 170 | 6 | 6 | 40 | 66.6 | 3719 | 443 |
| GPU 5-400 | 400 | 170 | 7 | 7 | 35.5 | 88.8 | 4321 | 502 |
| GPU 5-600a | 600 | 170 | 7 | 7 | 46.7 | 77.8 | 4386 | 516 |
| GPU 5-600b | 600 | 150 | 9 | 9 | 59.4 | 99 | 4112 | 546 |
| GPU 6-600a | 600 | 150 | 9.5 | 9.5 | 63.9 | 106.5 | 4231 | 561 |
| GPU 6-600b | 600 | 150 | 10 | 10 | 67 | 111.7 | 4450 | 592 |
| GPU 6-600c | 600 | 170 | 8 | 8 | 53.3 | 88.8 | 5091 | 592 |
| GPU 6-600d | 600 | 226 | 7 | 7 | 45.6 | 76 | 6780 | 600 |
| GPU 6-500 | 500 | 240 | 8 | 8 | 48.1 | 96.2 | 7516 | 626 |
| GPU 7-600a | 600 | 280 | 6 | 6 | 42.2 | 70.3 | 9048 | 655 |
| GPU 7-600b | 600 | 226 | 7.5 | 7.5 | 49.9 | 83.1 | 7570 | 670 |
| GPU 7-600c | 600 | 310 | 6.5 | 6.5 | 44.1 | 73.5 | 10450 | 675 |
| GPU 7-600d | 600 | 280 | 6.5 | 6.5 | 44.3 | 74 | 9580 | 685 |
| GPU 7-750 | 750 | 320 | 5 | 5 | 42.8 | 57 | 11089 | 693 |
| GPU 7-500 | 500 | 240 | 10 | 10 | 59.6 | 119.2 | 8379 | 698 |
| GPU 7-600e | 600 | 240 | 8 | 8 | 55 | 91.7 | 8570 | 714 |
| GPU 7-600f | 600 | 310 | 7 | 7 | 46.8 | 78 | 11520 | 745 |
| GPU 8-600a | 600 | 280 | 7 | 7 | 48.7 | 81 | 10830 | 775 |
| GPU 8-500 | 500 | 240 | 12 | 12 | 76.3 | 152.6 | 9420 | 785 |
| GPU 8-600b | 600 | 240 | 9 | 9 | 62.5 | 104.2 | 9640 | 804 |
| GPU 8-600c | 600 | 313 | 7.6 | 7.6 | 50.8 | 84.6 | 12800 | 820 |
| GPU 8-750 | 750 | 320 | 6 | 6 | 51.1 | 68.1 | 13191 | 824 |
| GPU 8-600c | 600 | 280 | 8 | 8 | 54.5 | 90.9 | 11620 | 830 |
| GPU 8-600d | 600 | 310 | 7.6 | 7.6 | 53.4 | 89 | 12931 | 835 |
| GPU 9-600a | 600 | 240 | 10 | 10 | 70 | 116.7 | 10710 | 894 |
| GPU 9-600b | 600 | 280 | 8.2 | 8.2 | 58.8 | 98 | 12971 | 926 |
| GPU 9-600c | 600 | 360 | 6.6 | 6.6 | 49.5 | 82 | 16930 | 940 |
| GPU 10-750 | 750 | 320 | 7 | 7 | 59.3 | 79 | 15256 | 953 |
| GPU 10-600a | 600 | 240 | 12 | 12 | 89.2 | 148.7 | 11521 | 960 |
| GPU 10-900 | 900 | 320 | 7 | 7 | 67.5 | 75 | 15571 | 973 |
| GPU 10-600b | 600 | 310 | 8 | 8 | 56.5 | 94.2 | 15697 | 1012 |
| GPU 10-600c | 600 | 280 | 9 | 9 | 65.1 | 108.5 | 14537 | 1037 |
| GPU 10-700 | 700 | 310 | 9 | 9 | 71.2 | 101.7 | 16270 | 1049 |
| GPU 11-600a | 600 | 360 | 7.3 | 7.3 | 53.8 | 90 | 18960 | 1055 |
| GPU 11-600b | 600 | 240 | 14 | 14 | 105 | 175 | 12772 | 1064 |
| GPU 11-600c | 600 | 318 | 8 | 8 | 60.2 | 100 | 17450 | 1095 |
| GPU 11-600d | 600 | 360 | 8.5 | 8.5 | 61.8 | 303 | 19760 | 1095 |
| GPU 12-600a | 600 | 360 | 8 | 8 | 58.1 | 97 | 20960 | 1165 |
| GPU 12-900 | 900 | 360 | 8 | 8 | 80.7 | 89.6 | 21028 | 1181 |
| GPU 12-600b | 600 | 310 | 9 | 9 | 64.8 | 108 | 18600 | 1200 |
| GPU 12-600c | 600 | 360 | 8.7 | 8.7 | 66.1 | 110.1 | 21615 | 1205 |
| GPU 12-700 | 700 | 400 | 8 | 8 | 67.5 | 96.4 | 24200 | 1210 |
| GPU 12-600d | 600 | 380 | 8.5 | 8.5 | 66.1 | 110.2 | 22946 | 1216 |
| GPU 12-600e | 600 | 310 | 9.5 | 9.5 | 68.1 | 113.5 | 19220 | 1240 |
| GPU 13-575 | 575 | 360 | 10 | 10 | 70.2 | 122 | 22500 | 1250 |
| GPU 13-600a | 600 | 360 | 9 | 9 | 69.6 | 116 | 22680 | 1269 |
| GPU 13-600b | 600 | 418 | 7.8 | 7.8 | 59.9 | 99.8 | 26590 | 1270 |
| GPU 13-600c | 600 | 310 | 9.6 | 9.6 | 69.6 | 116 | 19722 | 1271 |
| GPU 13-600d | 600 | 360 | 9.2 | 9.2 | 71 | 118 | 22697 | 1273 |
| GPU 13-600e | 600 | 360 | 9.5 | 9.5 | 73.2 | 122 | 23025 | 1286 |
| GPU 13-600f | 600 | 360 | 10 | 10 | 77 | 128.3 | 23124 | 1293 |
| GPU 13-600g | 600 | 310 | 10 | 10 | 77.2 | 128.7 | 20316 | 1305 |
| GPU 13-500 | 500 | 340 | 10 | 10 | 70.7 | 141.4 | 22205 | 1315 |
| GPU 13-900 | 900 | 360 | 9 | 9 | 90.5 | 100.6 | 23770 | 1328 |
| GPU 13-600h | 600 | 400 | 8 | 8 | 65.3 | 108.8 | 26697 | 1335 |
| GPU 13-700 | 700 | 400 | 9 | 9 | 75.6 | 108 | 26800 | 1340 |
| GPU 14-750 | 750 | 480 | 8 | 8 | 75.3 | 100.4 | 34498 | 1449 |
| GPU 15-900 | 900 | 360 | 10 | 10 | 100.3 | 111.4 | 26538 | 1474 |
| GPU 15-600 | 600 | 400 | 9 | 9 | 73.4 | 122.4 | 29867 | 1493 |
| GPU 16-400 | 400 | 290 | 10 | 10 | 62 | 154.9 | 22580 | 1560 |
| GPU 16-600a | 600 | 380 | 9.5 | 9.5 | 73.8 | 123 | 30400 | 1600 |
| GPU 16-600b | 600 | 380 | 9.7 | 9.7 | 74.7 | 124 | 30400 | 1600 |
| GPU 16-750a | 750 | 411 | 9.5 | 9.5 | 86.3 | 115 | 32850 | 1600 |
| GPU 16-750b | 750 | 480 | 9 | 9 | 84.5 | 112.6 | 38909 | 1628 |
| GPU 17-600a | 600 | 400 | 10 | 10 | 81.9 | 136.5 | 33011 | 1651 |
| GPU 17-600b | 600 | 430 | 9 | 9 | 72.6 | 121 | 35950 | 1670 |
| GPU 17-700 | 700 | 400 | 10 | 10 | 88 | 125.7 | 33521 | 1675 |
| GPU 17-600c | 600 | 350 | 12 | 12 | 98.5 | 164.1 | 29528 | 1687 |
| GPU 18-600a | 600 | 487 | 8 | 8 | 70.8 | 118 | 43422 | 1790 |
| GPU 18-600b | 600 | 430 | 9.5 | 9.5 | 76.9 | 128.2 | 38650 | 1800 |
| GPU 19-900 | 900 | 350 | 12 | 12 | 132 | 146.7 | 32887 | 1890 |
| GPU 19-600 | 600 | 430 | 10 | 10 | 81.1 | 135.2 | 41320 | 1920 |
| GPU 20-500 | 500 | 420 | 10 | 10 | 77.5 | 155 | 42000 | 2000 |
| GPU 20-750a | 750 | 444 | 10.5 | 10.5 | 96.9 | 129.2 | 44440 | 2000 |
| GPU 20-600a | 600 | 430 | 10.3 | 10.3 | 84.3 | 140.5 | 43000 | 2000 |
| GPU 20-600b | 600 | 487 | 9 | 9 | 79.7 | 132.7 | 48537 | 2000 |
| GPU 20-600c | 600 | 420 | 10 | 10 | 83.5 | 139.2 | 42420 | 2020 |
| GPU 20-600d | 600 | 420 | 10.5 | 10.5 | 86.7 | 144.5 | 42630 | 2030 |
| GPU 20-650 | 650 | 500 | 10 | 10 | 94.6 | 145.6 | 50819 | 2033 |
| GPU 20-750b | 750 | 536 | 8 | 8 | 83.5 | 111.4 | 54660 | 2040 |
| GPU 20-750c | 750 | 480 | 10 | 10 | 97.4 | 129.8 | 48985 | 2041 |
| GPU 20-900 | 900 | 350 | 13 | 13 | 142.6 | 158.5 | 35789 | 2045 |
| GPU 21-600 | 600 | 450 | 9.5 | 9.5 | 81.9 | 136.5 | 46380 | 2060 |
| GPU 22-600a | 600 | 450 | 10 | 10 | 86.1 | 143.6 | 49460 | 2200 |
| GPU 22-600b | 600 | 486 | 10 | 10 | 88.5 | 147.4 | 53584 | 2200 |
| GPU 22-650 | 650 | 500 | 11 | 11 | 104.8 | 161.2 | 55383 | 2215 |
| GPU 23-750a | 750 | 447 | 10.7 | 10.7 | 102.1 | 136.1 | 50700 | 2270 |
| GPU 23-750b | 750 | 538 | 9 | 9 | 92.8 | 123.8 | 62195 | 2304 |
| GPU 23-600 | 600 | 450 | 10.5 | 10.5 | 90.4 | 150.7 | 52510 | 2335 |
| GPU 24-650 | 650 | 500 | 12 | 12 | 114.3 | 175.8 | 60145 | 2406 |
| GPU 25-600a | 600 | 435 | 11 | 11 | 94.2 | 157 | 54375 | 2500 |
| GPU 25-600b | 600 | 350 | 14 | 14 | 119.3 | 198.8 | 43895 | 2508 |
| GPU 25-750 | 750 | 540 | 10 | 10 | 103.1 | 137.5 | 68820 | 2549 |
| GPU 26-500 | 500 | 420 | 12 | 12 | 92.7 | 185.4 | 53610 | 2550 |
| GPU 26-700 | 700 | 420 | 12 | 12 | 116.2 | 166 | 53721 | 2566 |
| GPU 26-750 | 750 | 450 | 11.2 | 11.2 | 113.2 | 151 | 58140 | 2580 |
| GPU 26-610 | 610 | 490 | 12 | 12 | 109.9 | 180.1 | 63503 | 2590 |
| GPU 27-600 | 600 | 452 | 11 | 11 | 97.4 | 162.3 | 60580 | 2680 |
| GPU 27-750 | 750 | 576 | 10 | 10 | 109.9 | 146.5 | 77690 | 2700 |
| GPU 28-750a | 750 | 540 | 11 | 11 | 113.5 | 151.3 | 75389 | 2792 |
| GPU 28-750b | 750 | 562 | 11 | 11 | 119.6 | 159.4 | 78809 | 2805 |
| GPU 28-600 | 600 | 454 | 11.5 | 11.5 | 101.8 | 169.6 | 64460 | 2840 |
| GPU 30-750a | 750 | 578 | 11 | 11 | 120.9 | 161.2 | 85860 | 2970 |
| GPU 30-600 | 600 | 456 | 12 | 12 | 106.2 | 177.1 | 68380 | 3000 |
| GPU 30-750b | 750 | 540 | 12 | 12 | 124.1 | 165.4 | 81847 | 3031 |
| GPU 30-750c | 750 | 564 | 12 | 12 | 132.5 | 176.6 | 85879 | 3045 |
| GPU 31-600 | 600 | 452 | 12.2 | 12.2 | 109.9 | 183.2 | 69210 | 3065 |
| GPU 32-750 | 750 | 645 | 11 | 11 | 122.2 | 162.9 | 112800 | 3196 |
| GPU 32-600 | 600 | 452 | 12.5 | 12.5 | 114 | 190 | 72320 | 3200 |
| GPU 33-750 | 750 | 580 | 12 | 12 | 131.9 | 175.8 | 94300 | 3250 |
| GPU 33-700a | 700 | 560 | 12 | 12 | 129.5 | 185 | 90825 | 3255 |
| GPU 33-700b | 700 | 600 | 12 | 12 | 131.9 | 188.4 | 99298 | 3332 |
| GPU 33-600 | 600 | 452 | 13 | 13 | 118.4 | 197.3 | 75410 | 3340 |
| GPU 35-750 | 750 | 608 | 12 | 12 | 136.1 | 181.5 | 105080 | 3466 |
| GPU 35-700 | 700 | 560 | 13 | 13 | 143.6 | 205.1 | 97775 | 3502 |
| GPU 36-700 | 700 | 600 | 13 | 13 | 142.9 | 204.1 | 108656 | 3634 |
| GPU 37-700 | 700 | 600 | 13.5 | 13.5 | 147.8 | 211.1 | 111832 | 3740 |
| GPU 38-750 | 750 | 610 | 13 | 13 | 151 | 201.3 | 114306 | 3756 |
| GPU 39-700 | 700 | 600 | 14 | 14 | 153.9 | 219.8 | 116695 | 3890 |
| GPU 40-700 | 700 | 580 | 15 | 15 | 167.4 | 239.1 | 115729 | 4000 |
| GPU 40-750 | 750 | 610 | 14 | 14 | 163.9 | 218.5 | 122680 | 4031 |
| GPU 43-750 | 750 | 610 | 15 | 15 | 177 | 236 | 132290 | 4348 |
| GPU 44-750 | 750 | 615 | 16 | 16 | 186.4 | 248.5 | 133643 | 4355 |
| GPU 46-750 | 750 | 630 | 16 | 16 | 192.5 | 256.7 | 145794 | 4638 |
Nota: Esta tabela é apenas parte dos nossos tamanhos. Temos mais de 1000 tamanhos diferentes. Nós podemos ajustar nossa máquina para produzir em qualquer largura, altura e espessura. Entre em contato conosco se seu tamanho não estiver na tabela acima.

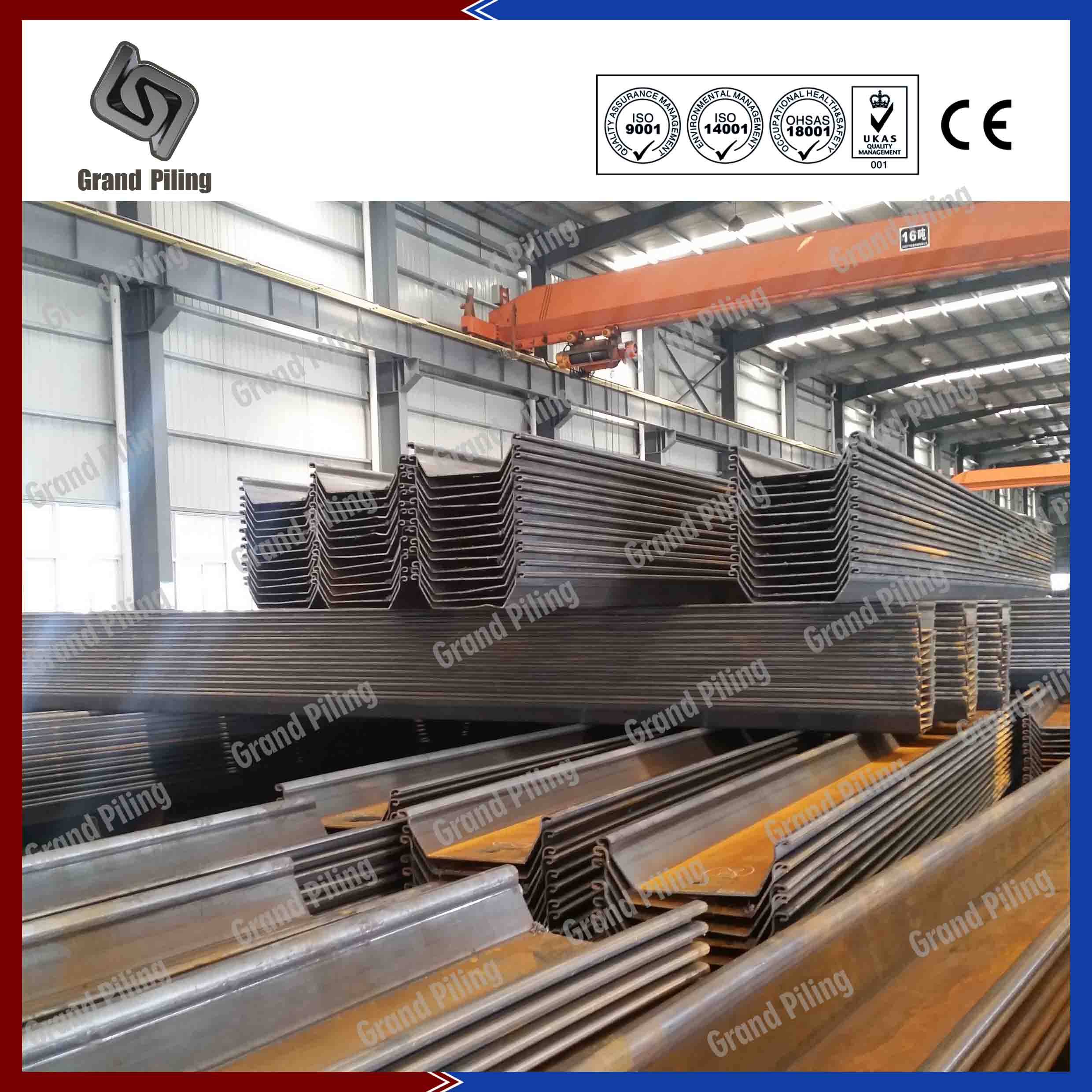

Produção e Entrega

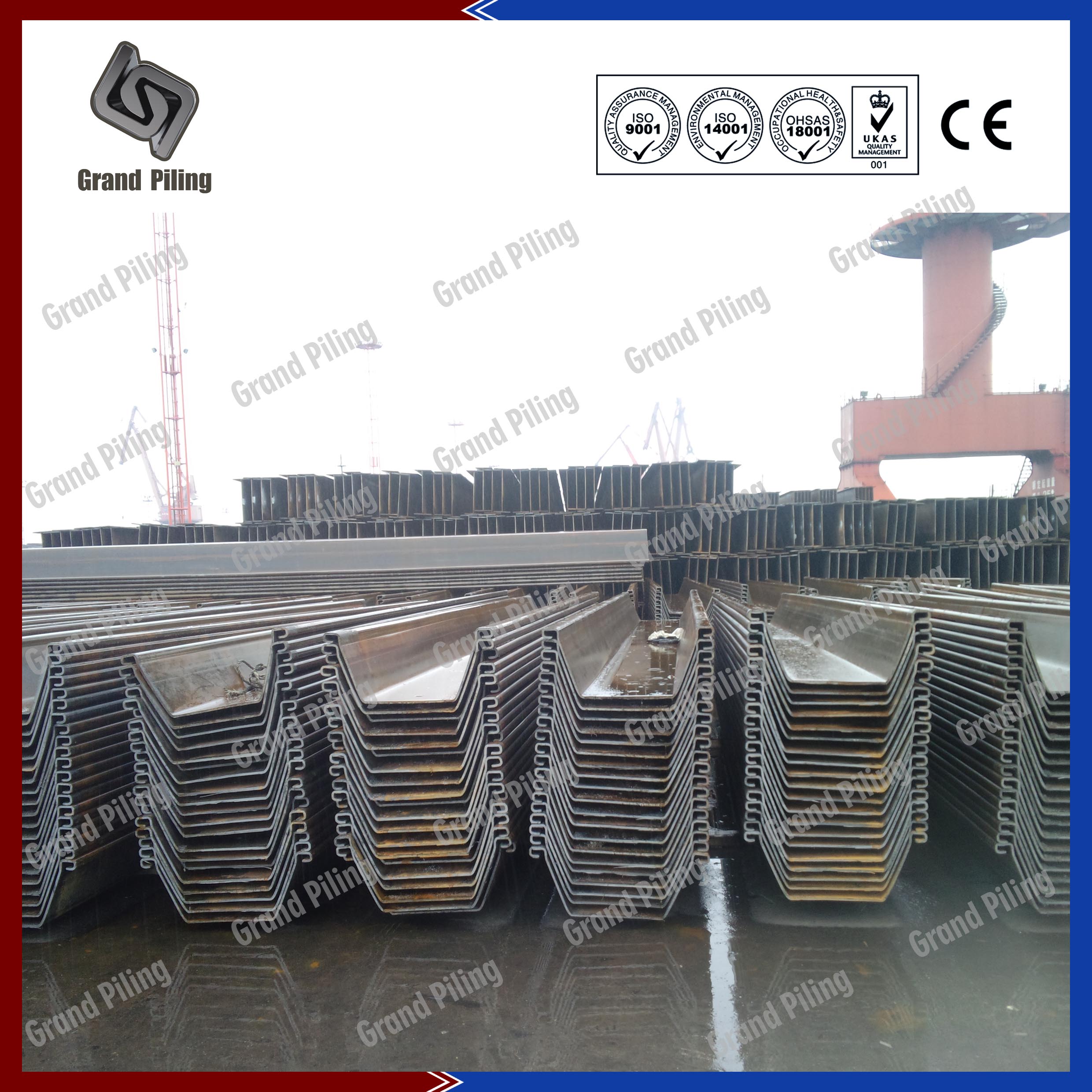

Envio por embarcações a granel

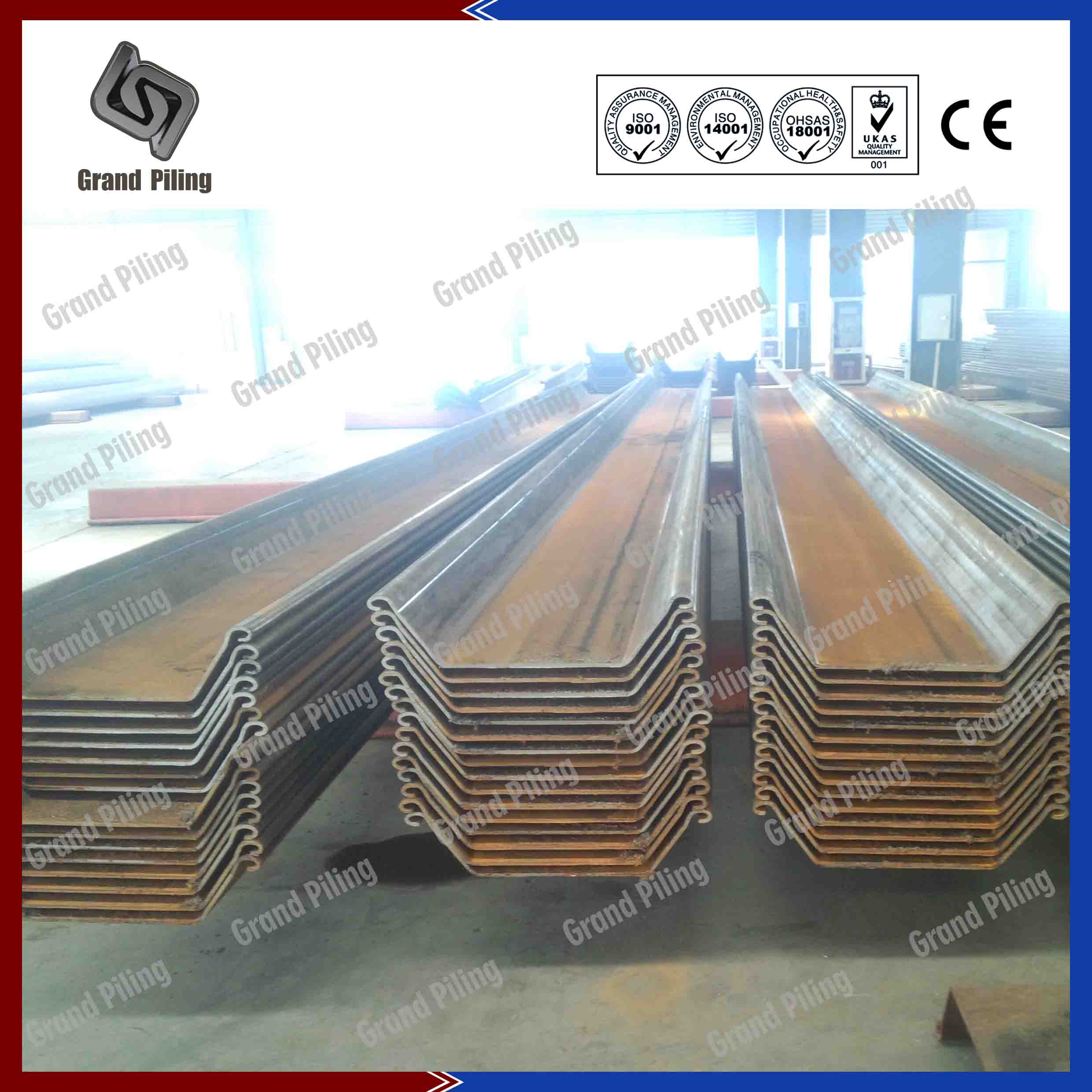

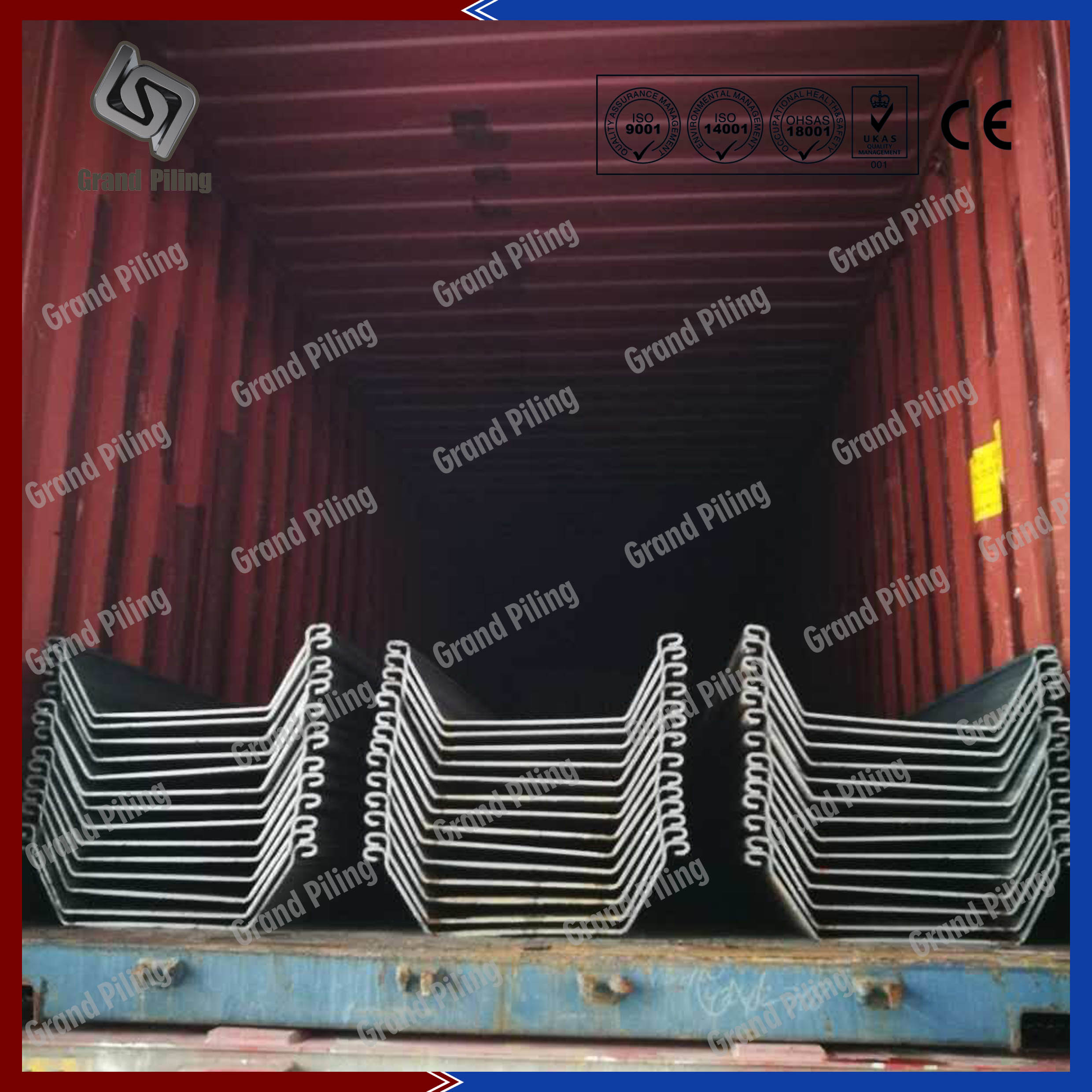

Carregamento do recipiente

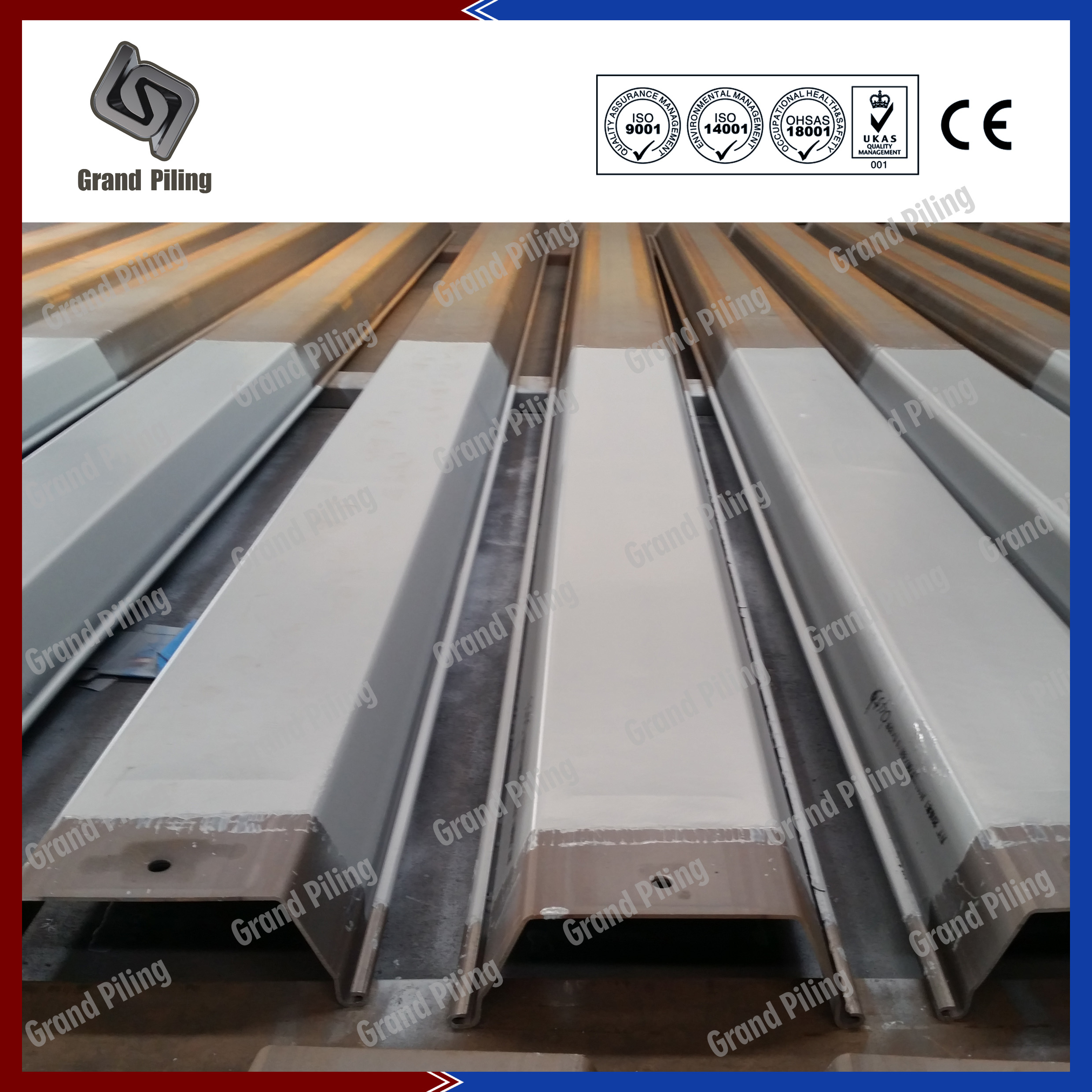

Pintura em casa

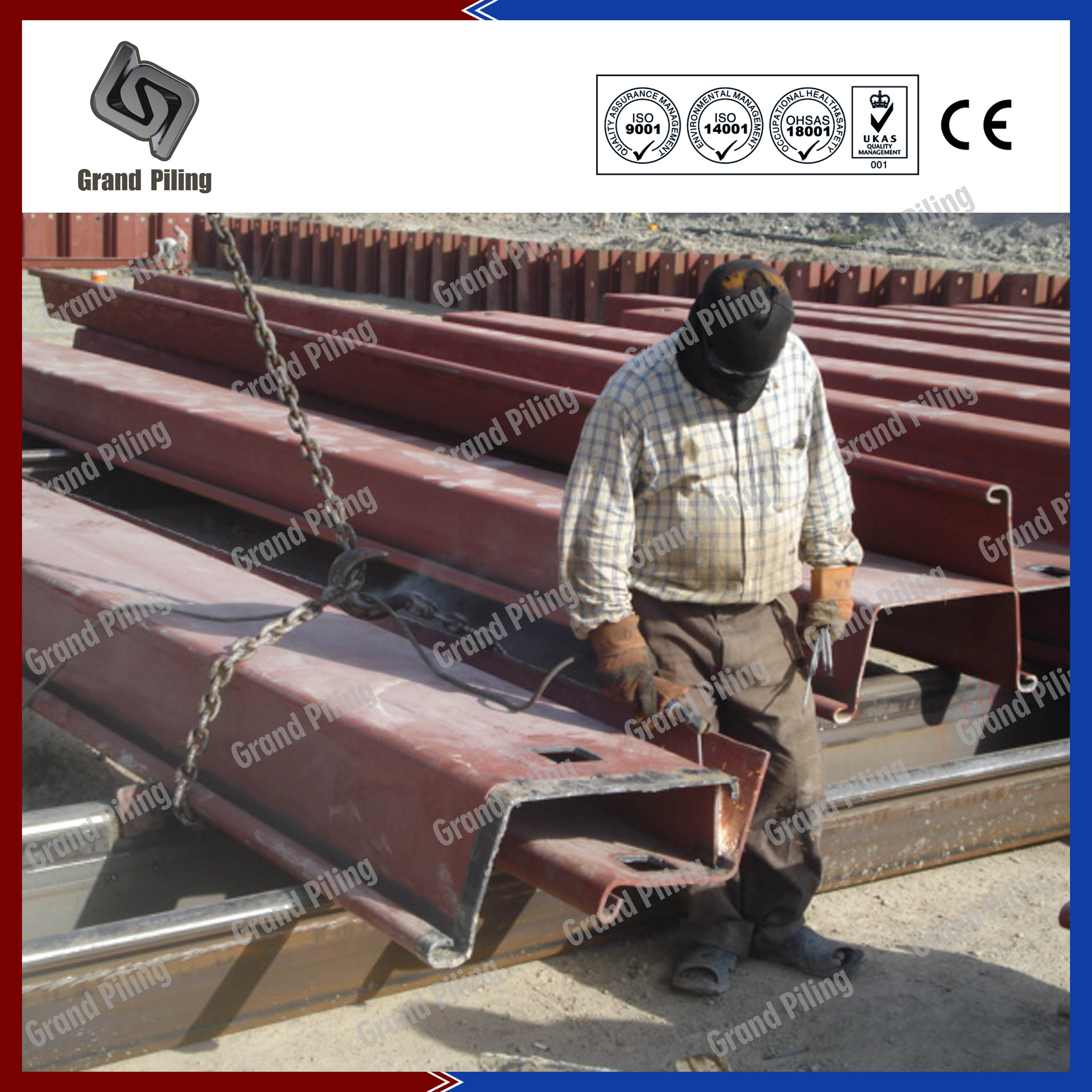

Seções de canto
