Estaca prancha Acessórios Projetos

1. Construção portuária Mahe Victoria, Seychelles.

Descrição do Projeto: O uso final é uma empresa francesa, que tinha escritórios em Xangai China. Antes de fazer o pedido, o cliente vem visitar a fábrica do Grand Piling muitas vezes para finalizar os detalhes. Mais de 100 desenhos foram emitidos pela Grand Piling. O projeto é dividido em 2 fases. São necessários 4200 toneladas de tirantes de aço e acessórios para este projeto. Diâmetro de 50-100mm. O grau de aço é de alta S700 no padrão europeu. Todos os tirantes são pintados com tinta epóxi na fábrica da China e embalados para exportação. Para economizar custos, todos os bens são enviados por embarcações a granel junto com Estacas pranchas, Tubos de aço para estacas.

Fotos do Projeto

Leia Mais

2. Construção de doca porto de Hedland, Austrália.

Descrição do Projeto: A Grand Piling forneceu estacas pranchas, tirantes de aço, gemidos e feixes de cobertura para este projeto. A quantidade total é de 755 toneladas. Todos os embarques são feitos de uma vez em recipientes. Uma vez que todos os produtos e acessórios são produzidos por nós, todos os produtos são compatíveis bem uns com os outros. A capacidade do feixe waling foi projetada para manter um fator de segurança de 1,2 em condições estáticas e 1,1 em condições sísmicas. As pilhas Anchor não tinham revestimento. Capacidades de componentes de parede de parede O projeto do sistema Estacas pranchas foi realizado de acordo com os requisitos do BS5950-1. Ao determinar a capacidade estrutural necessária, utilizou-se a resistência ao escoamento total do material. A capacidade dos componentes da parede principal será comparada com as cargas determinadas no Relatório de cálculos de projeto de parede de retenção. A corrosão foi considerada por um período de 35 anos. Requisitos de revestimento O revestimento especificado para o Estacas Pranchas é para jateamento a SA2.5 seguido de 2 camadas de Jotamastic 87 de 250 micron.

Fotos do Projeto

Leia Mais

3. Wharf Port Moresby PNG. 2011

Descrição do Projeto: 65 milímetros de diâmetro, aço da classe 1030, com limite de escoamento mínimo 835Mpa, resistência à tração mínima 1,030 Mpa, Um conjunto é de cerca de 35m. totalmente 250 conjuntos. Cerca de 300 toneladas. Este é o aço mais forte para o tirante no mundo até estacas-prancha de aço now.Grand também fornecido volta para trás gemidos soldadas, 2000 metros lineares.

Fotos do Projeto

Leia Mais

4. Sibéria Oriental - Oceano Pacífico, Rússia.

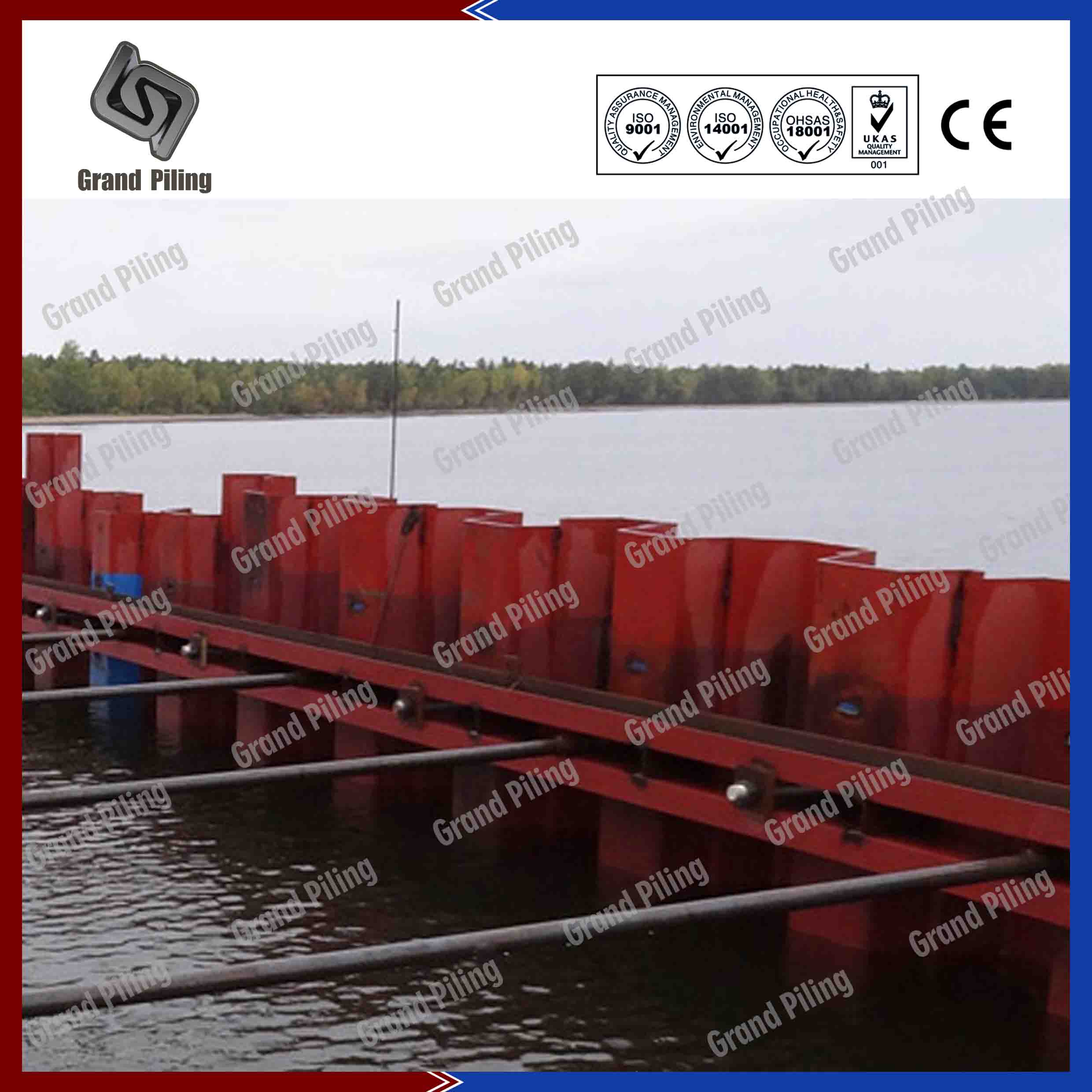

Descrição do Projeto: Isto é para um grande projeto de pátio de navios, os clientes visitaram a fábrica da Grand Piling com os proprietários do projeto. Após a reunião técnica cara a cara entre os engenheiros de duas partes, o proprietário do projeto aceitou o design do Grand Piling. A quantidade total é de 4500 toneladas, o quadro de fornecimento é de 6 meses. Diâmetro da haste de tração de 50mm a 150mm, aço S700, com pintura de impregnação epóxi. Este é um dos maiores projetos de tirantes que o Grand Piling forneceu. O design do tirante foi realizado de acordo com BS8081. As cargas geotécnicas foram calculadas a partir de parâmetros representativos do solo e consideradas valores de carga de trabalho. Os efeitos dos vários casos de carga foram considerados. A capacidade da haste foi projetada para ter um fator de segurança de 2,0 (não corrompido) e 1,75 (corroído) em condições de carga estática e um fator de 1,1 aplicado em condições sísmicas. Todos os trabalhos da haste marinha são produzidos em nossa fábrica na China. Separar tirantes adicionais fornecidos para ganchos de liberação rápida. Não foram consideradas cargas de bolardo no sistema de amarração principal. A corrosão do sistema de tirantes foi considerada por 35 anos.

Fotos do Projeto

Leia Mais

5. European Cup Stadium, Varsóvia, Polônia.

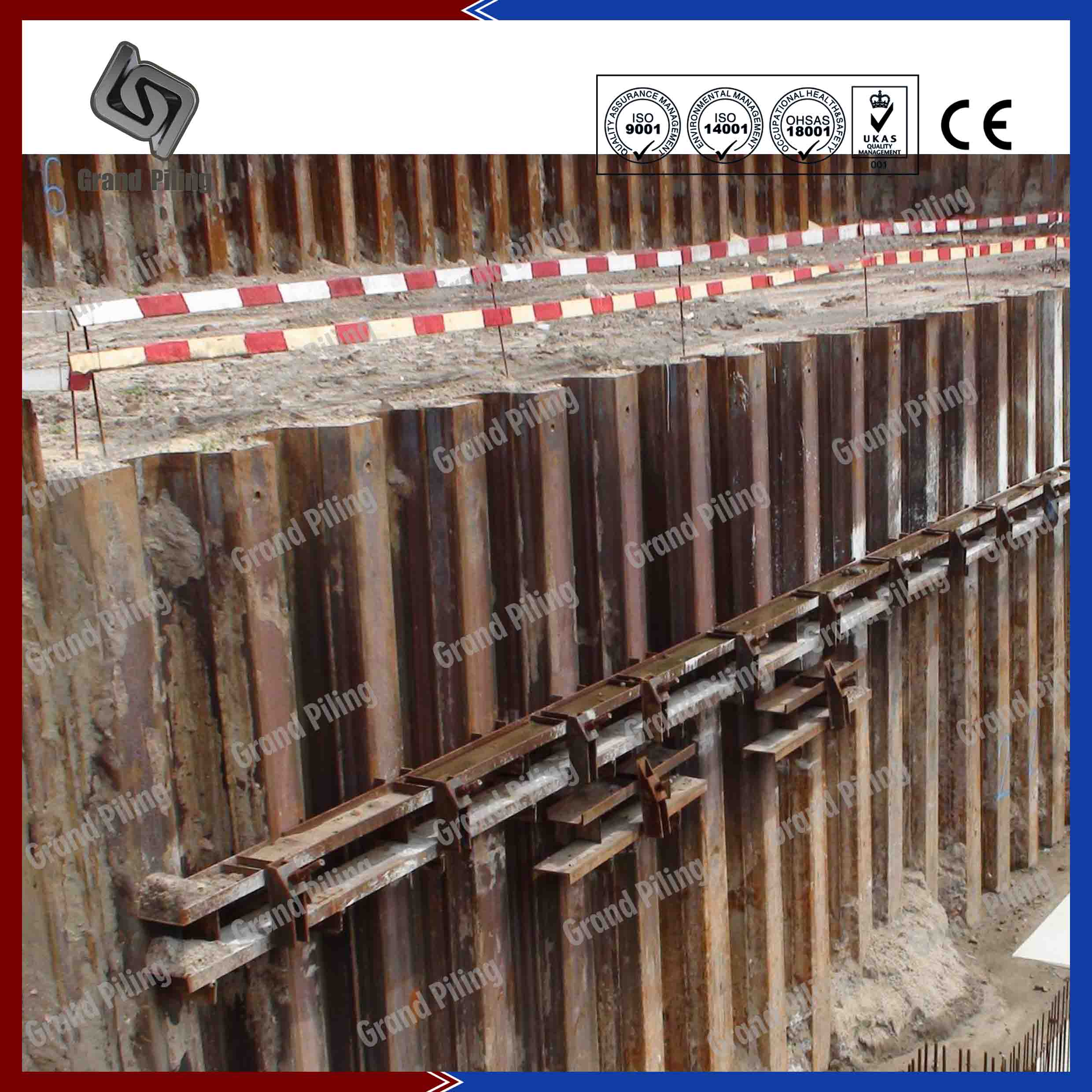

Descrição do Projeto: O Grand Piling visitou Varsóvia antes do início da construção e teve inúmeras conversações com os clientes. A estaca prancha usada é AZ Estacas laminadas a quente. A Grand Piling também forneceu os sistemas de latim e amarração. Totalmente mais de 5700 toneladas de tie backs e wailings, suporte console, etc. Este é um dos principais projetos que tivemos um na Europa. Todo o processo de construção é controlado e monitorado por funcionários. Este projeto ganhou uma grande reputação para nossos projetos na Europa.

Fotos do Projeto

Leia Mais

6. Edifício residencial, Bunschoten, Holanda. 2010

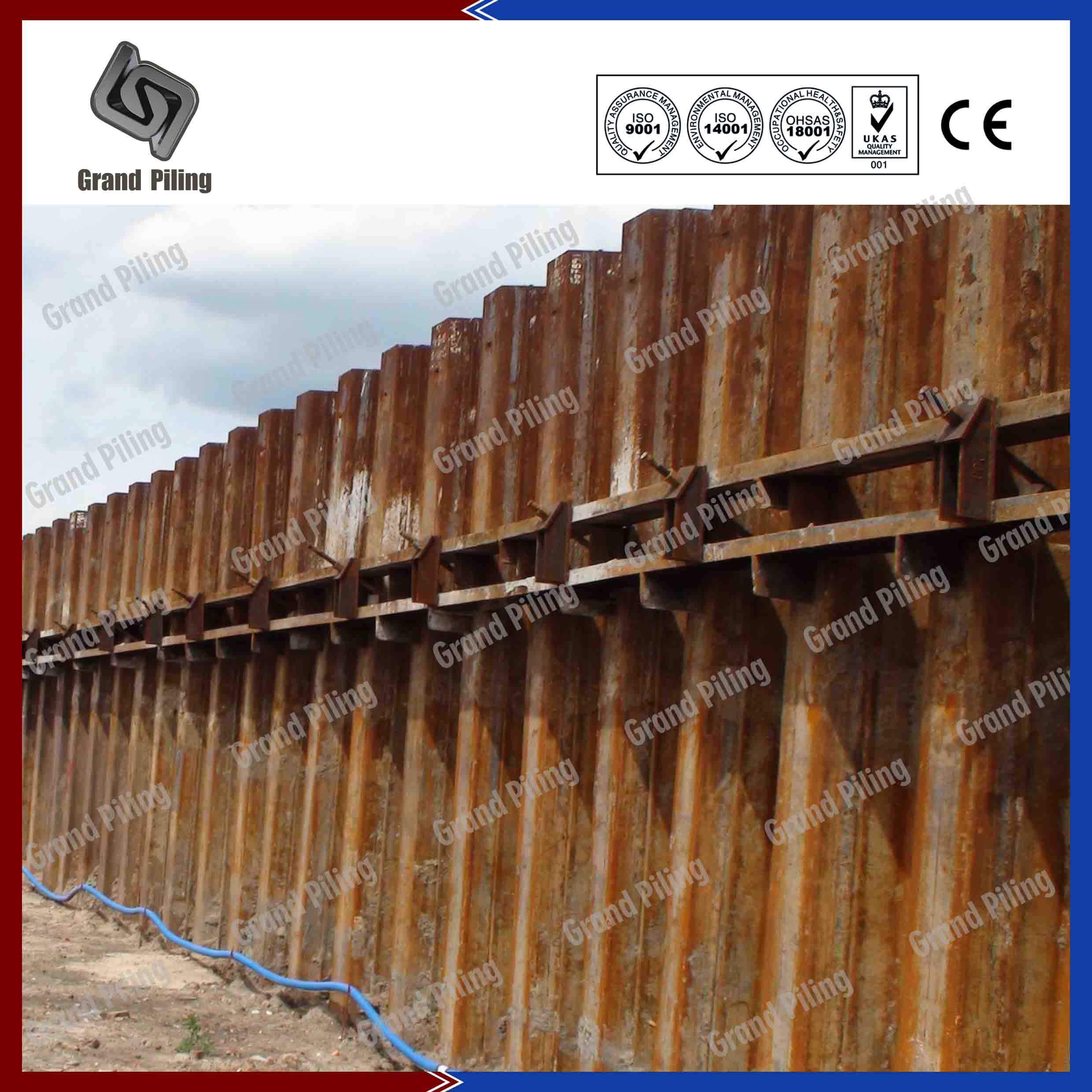

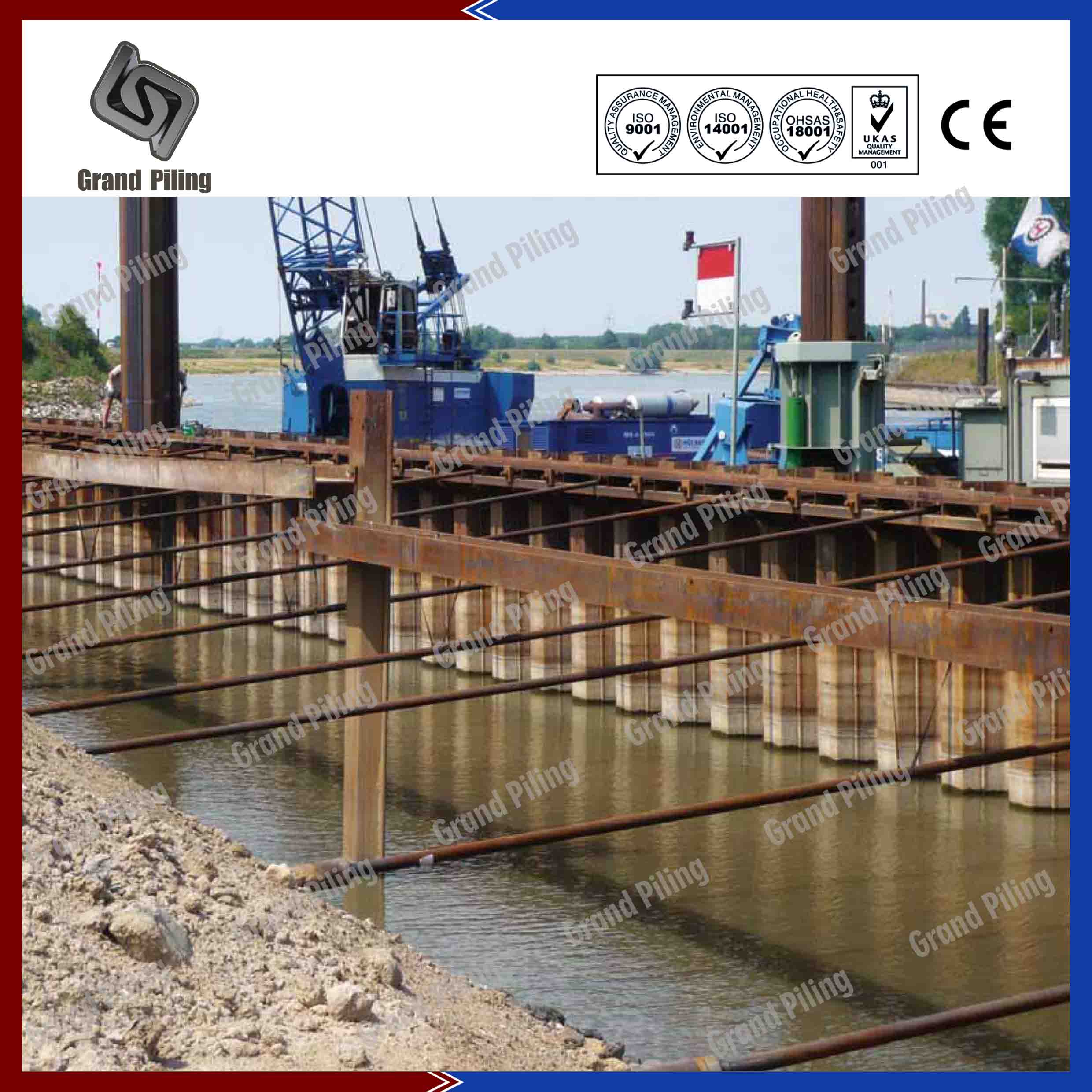

Descrição do Projeto: Chapa de aço Grande Empilhar fornecido wailers de aço, 609 tubos de aço, como o suporte para a folha empilhando structure.also threadbar âncora chão estava provided.All estacas-prancha foi de Holanda stock.Totally 520 metros lineares de estacas de aço Grão de gemidos e 35 tubos em S355 tipo de aço.

Fotos do Projeto

Leia Mais

7. Hudong-Zhonghua Envio Goup China. 2008

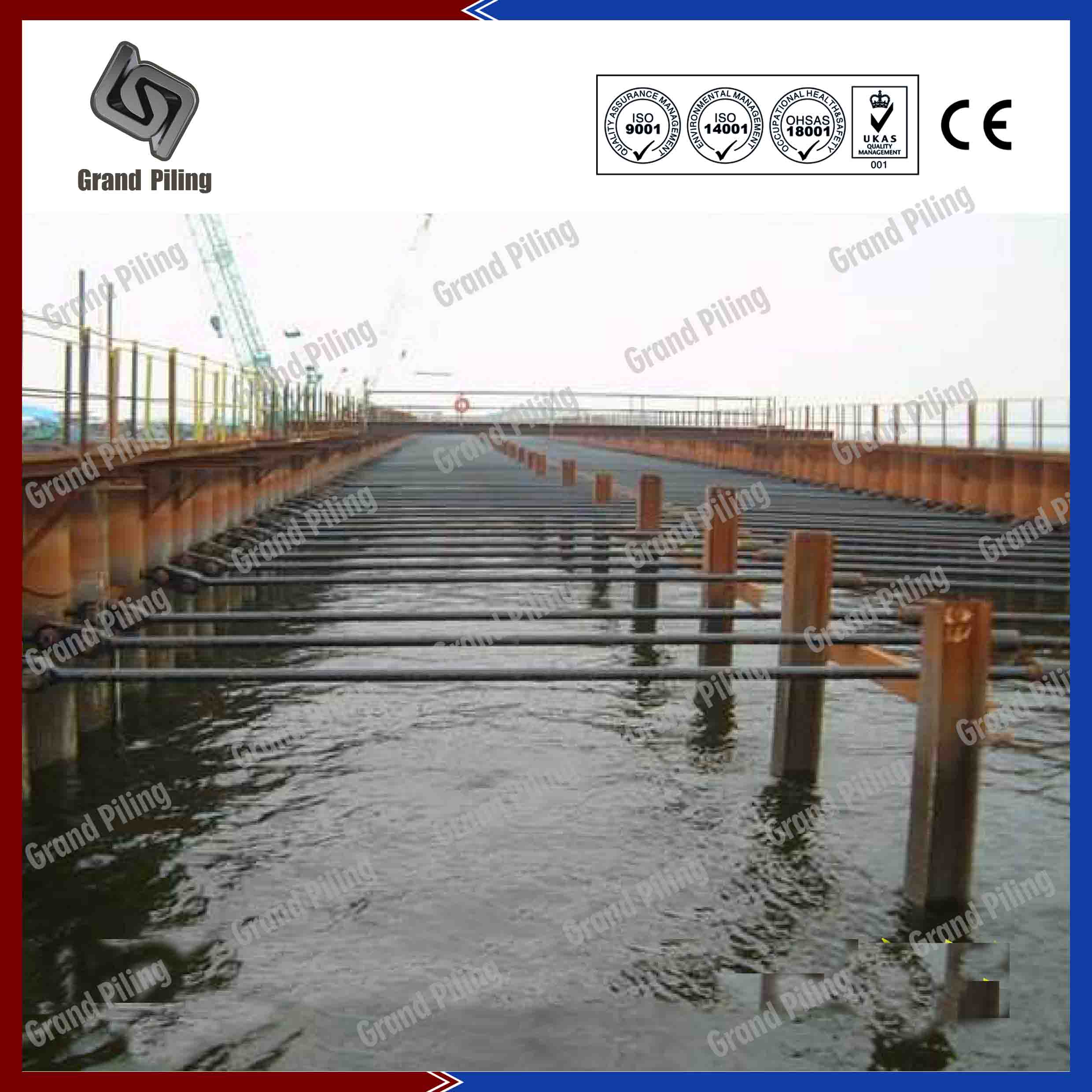

Descrição do Projeto: Tamanho da Tie Rods: diâmetro Φ90mm, extremidades virados. Grade: 460 Montantes: 484pcs Peso Bruto: 616T.This foi o primeiro empate haste de aço S460 produzido pela fábrica chinesa, até agora, Grand aço empilhando ainda lidera o caminho de empilhar indústria.

Fotos do Projeto

Leia Mais

8. Porto de Melbourne, Austrália. 2008

Descrição do Projeto: O tirante de aço é conectar um combiwall HZ a um homem morto concreto wall.Grand aço design acumulando e produzir especial conjunta para vigas Hz, como bleow.Total peso de 180 toneladas. 110 milímetros de diâmetro, S550.Length grau de aço por conjunto 18m.

Fotos do Projeto

Leia Mais

9. O projeto da porta Qasim no Paquistão. 2008-2009

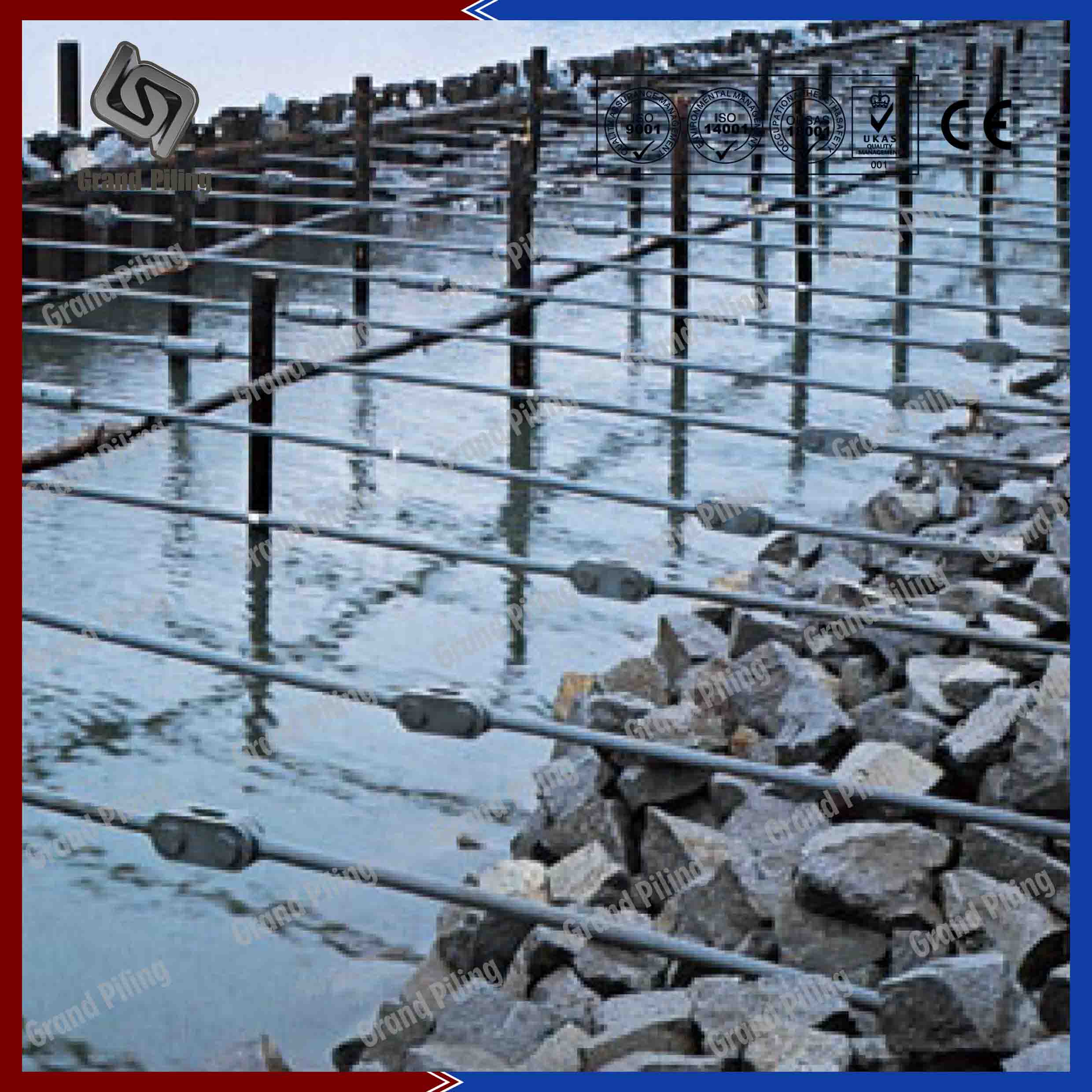

Descrição do Projeto: Aço tie rod diâmetro 115 milímetros, chateado com rosca ends.The comprimento total por conjunto é 51.54m, com vários esticadores e acopladores de modo que o comprimento pode ser tipo de aço adjusted.S550, ou seja, a força de rendimento mínimo é 550mA, liga de aço de alta resistência. A primeira fase é em dezembro de 2008,140 conjuntos ou totalmente 800 toneladas foi deliveried.Second fase é abril 2009,308 conjuntos, 1700 toneladas. Totalmente o contratante adquire 2500 tirante de toneladas de aço a partir de nós.

Fotos do Projeto

Leia Mais

10. Porto de cortiça, Irlanda. 2008-2009

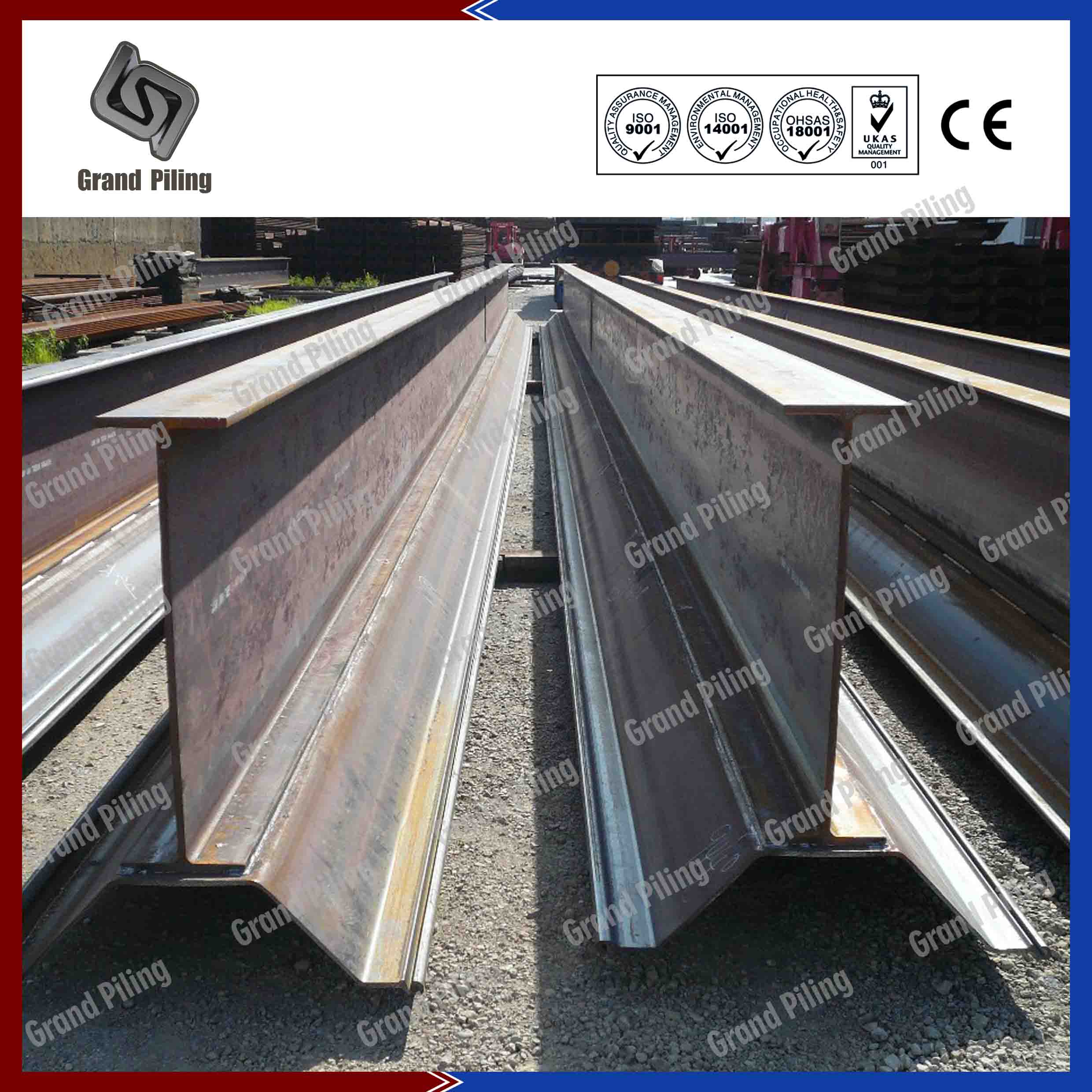

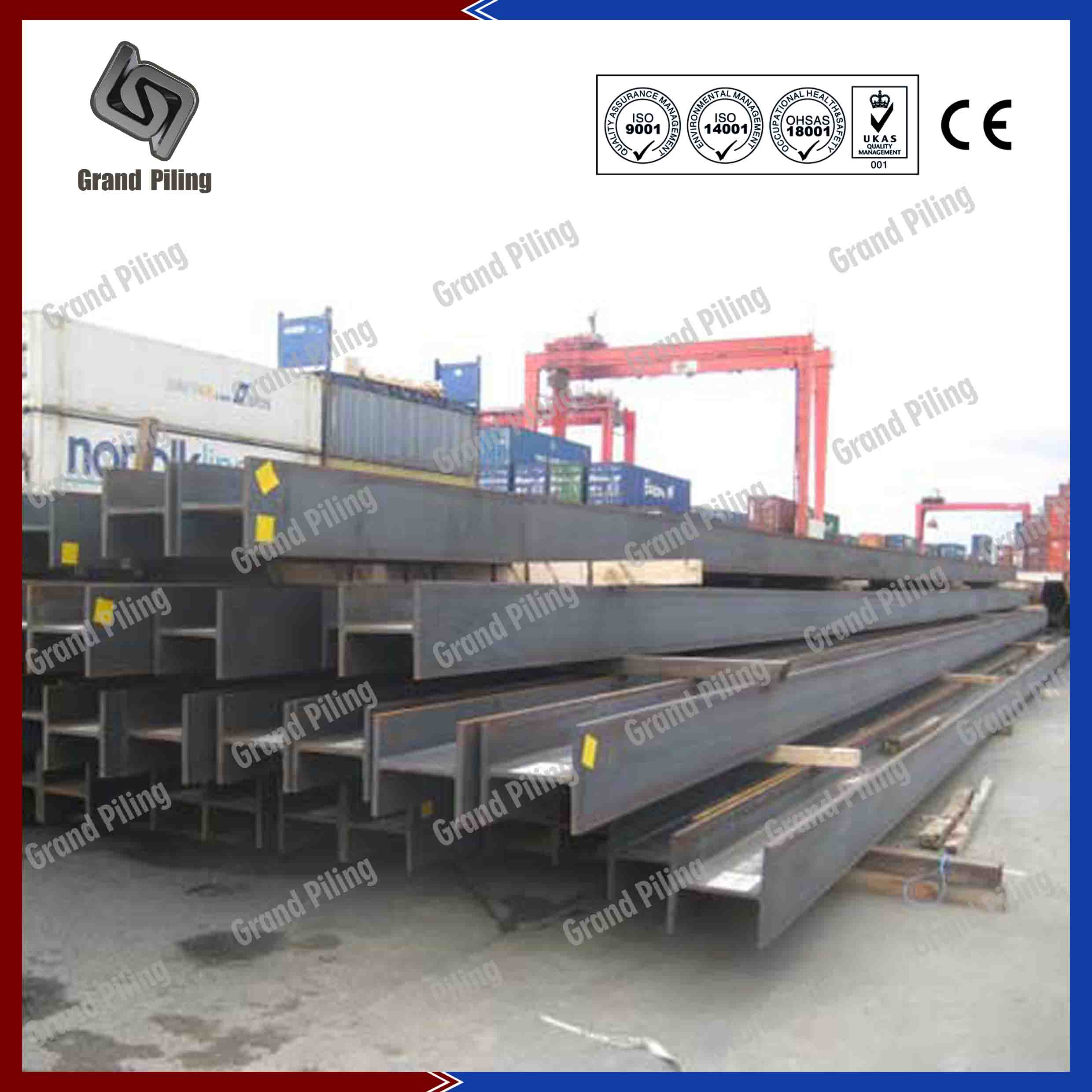

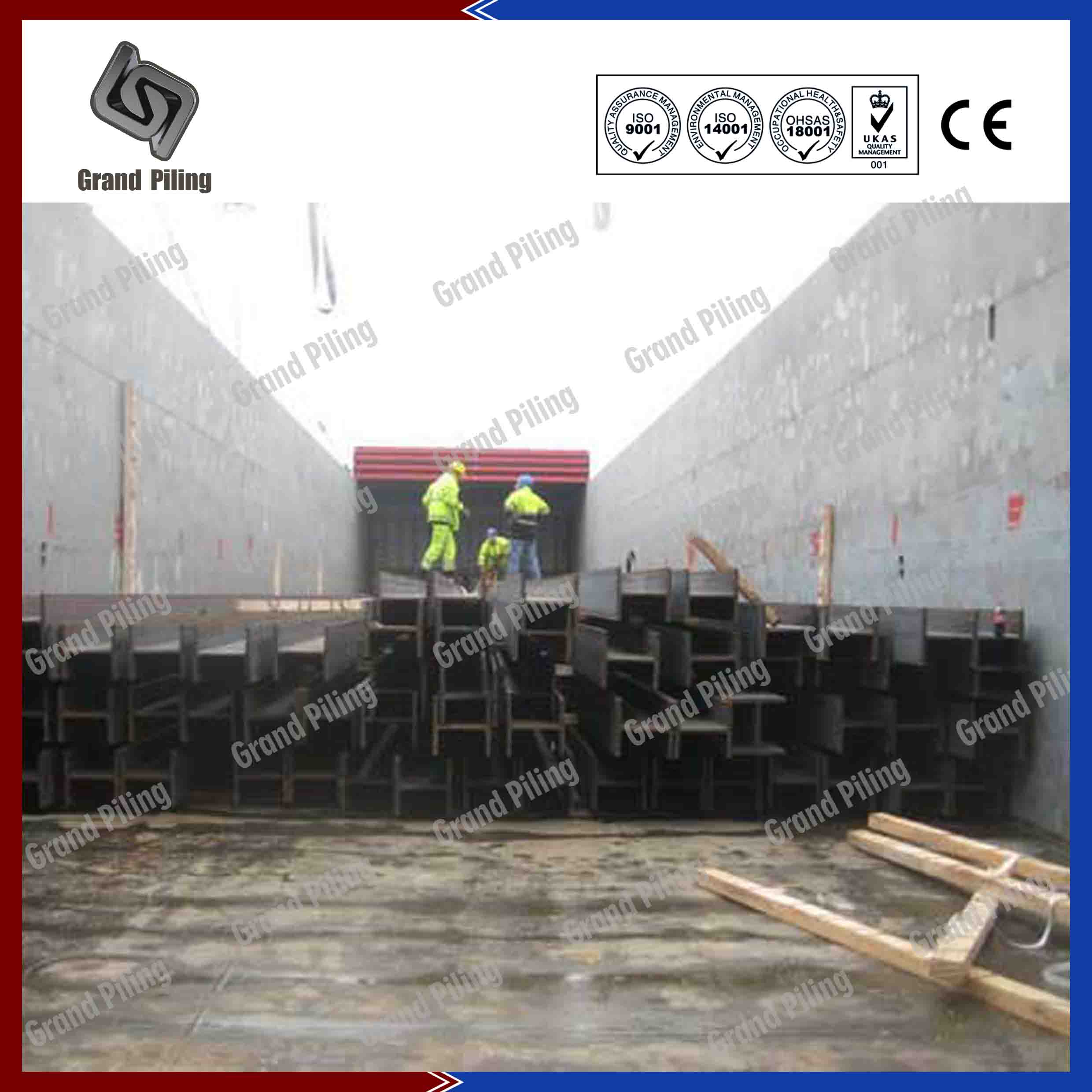

Descrição do Projeto: Grande Aço Empilhar não só forneceu a chapa de aço pilha, mas também H vigas de 18m S460 tipo de aço. a ser soldada na parte de trás de estacas-prancha para alcançar um maior módulo de tamanho do feixe section.The H foi 800x300x14 / 26 210 kg / m, módulo de seção peso 7290cm3.total de tudo H vigas é de cerca de 1800 toneladas.
