/ Produtos / Estacas Pranchas Planas

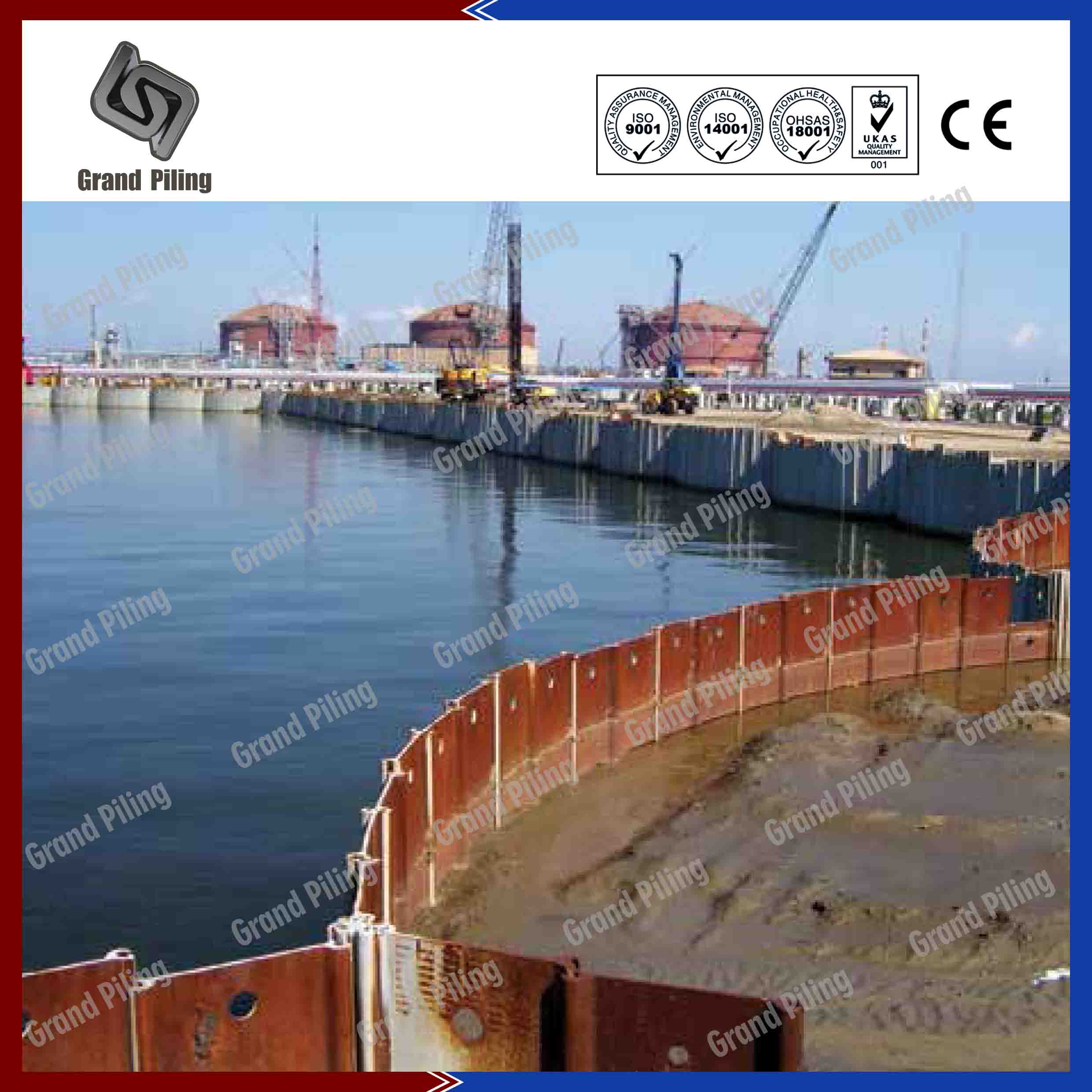

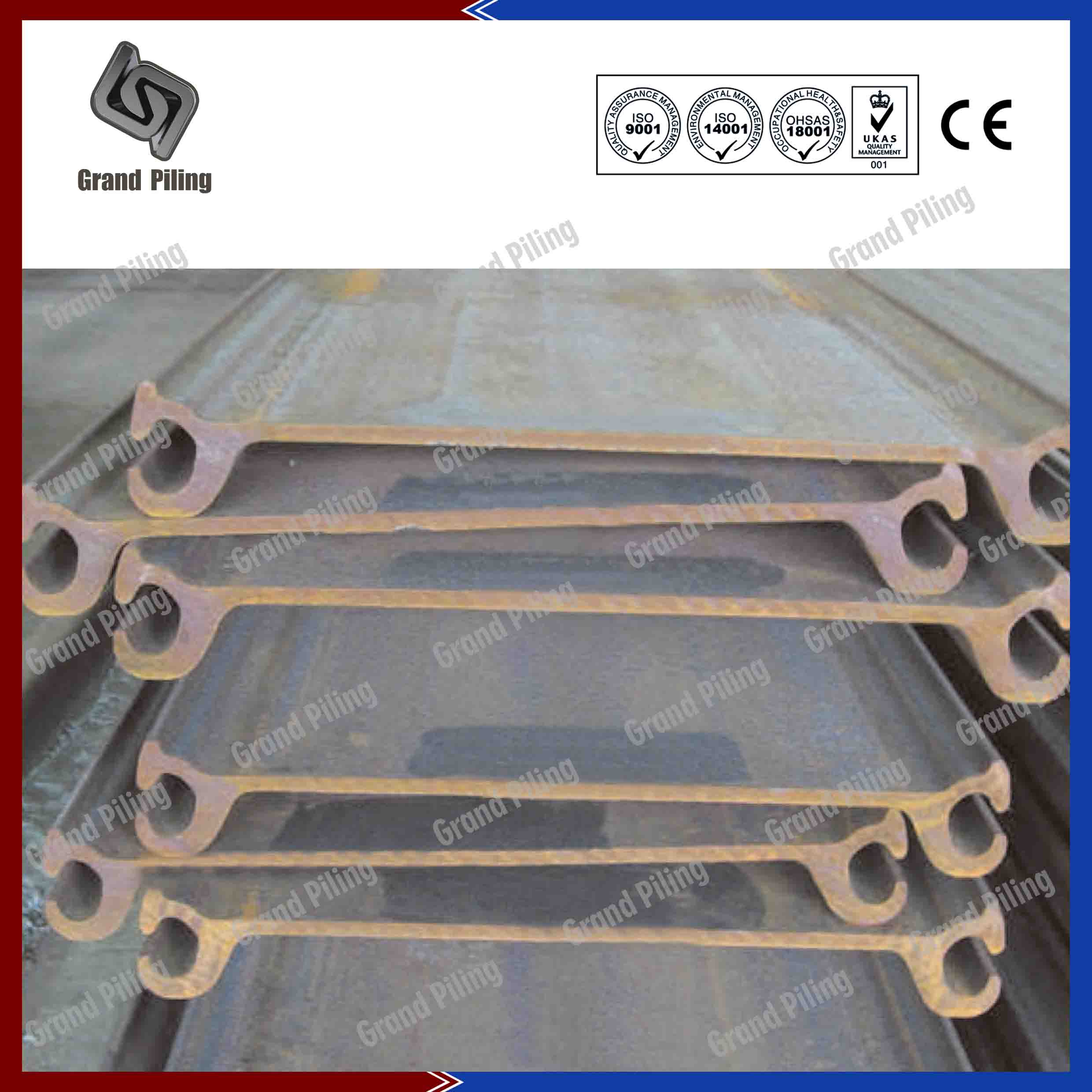

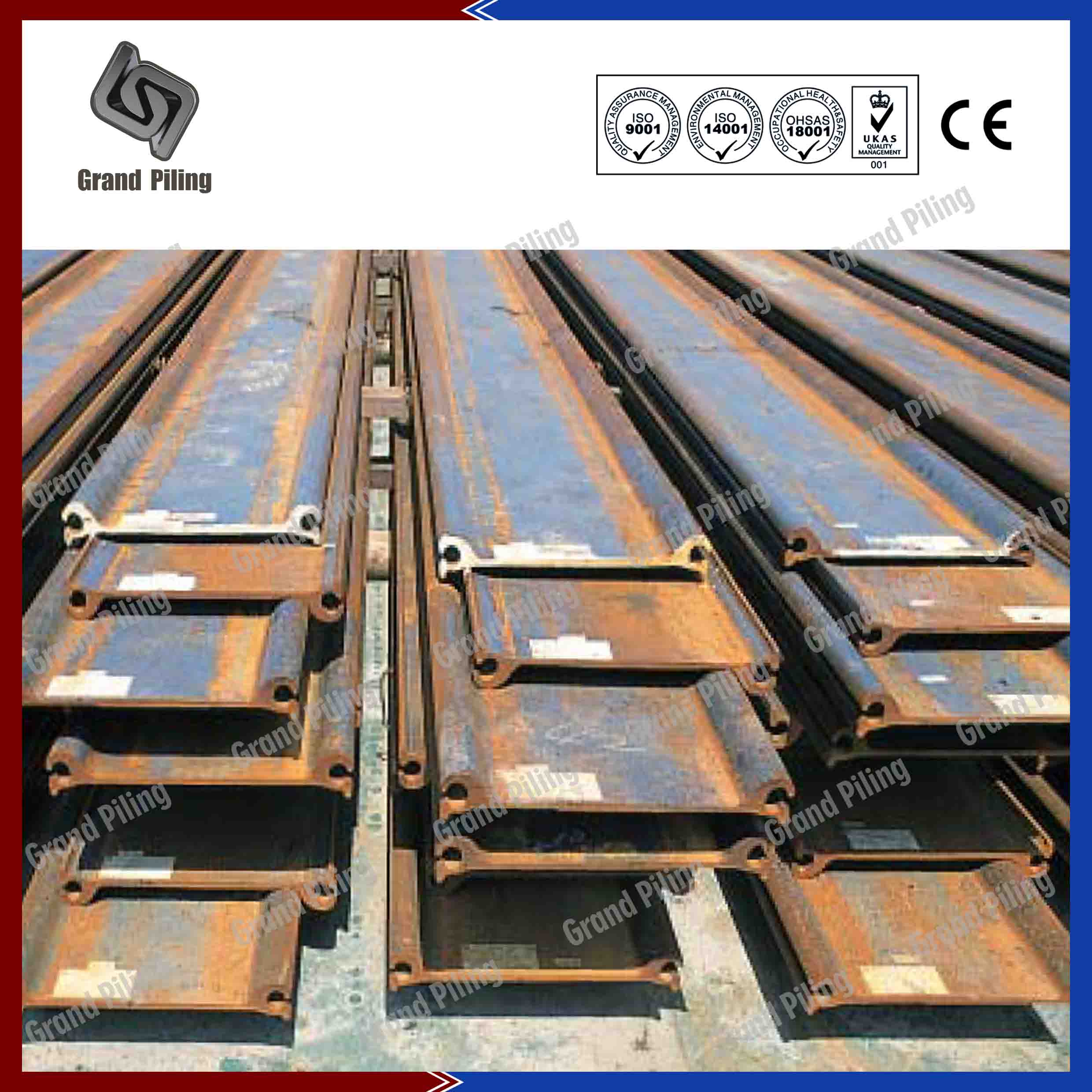

Estacas pranchas planas são tipicamente formadas com estruturas cilíndricas fechadas, que são amplamente utilizadas em cofferdam, cais, construções portuárias, etc., tanto em projetos permanentes como temporários. Estacas pranchas planas podem rotar até 4,5 graus por interlock, uma rotação maior pode ser conseguida por flexão especial da pilha de folhas até 12 graus. As estruturas estacas pranchas planas são construídas como células circulares ou paredes de diafragma dependendo das características do local ou dos requisitos particulares do projeto. O grande diâmetro de cada célula e a massa de solo contida asseguram a estabilidade da estrutura. As forças que se desenvolvem nas seções de estacas pranchas planas são essencialmente forças de tração horizontais que requerem bloqueios.

Ø Retas estacas-prancha web são projetados para formar estruturas cilíndricas, geralmente fechados, mantendo um aterro solo. A estabilidade das construções edificadas assim, um envelope de aço maciço e um solo interna, seja garantida pelo seu próprio peso.

Ø Retas estacas-prancha Web são utilizados principalmente em projetos em camadas de rocha estão perto do nível do solo, onde a profundidade de escavação é muito importante ou onde ancorar seria difícil ou mesmo impossível. Estruturas pilha retas folha web são realizados como células circulares ou paredes diafragma, dependendo das características do local ou os requisitos específicos do projeto.

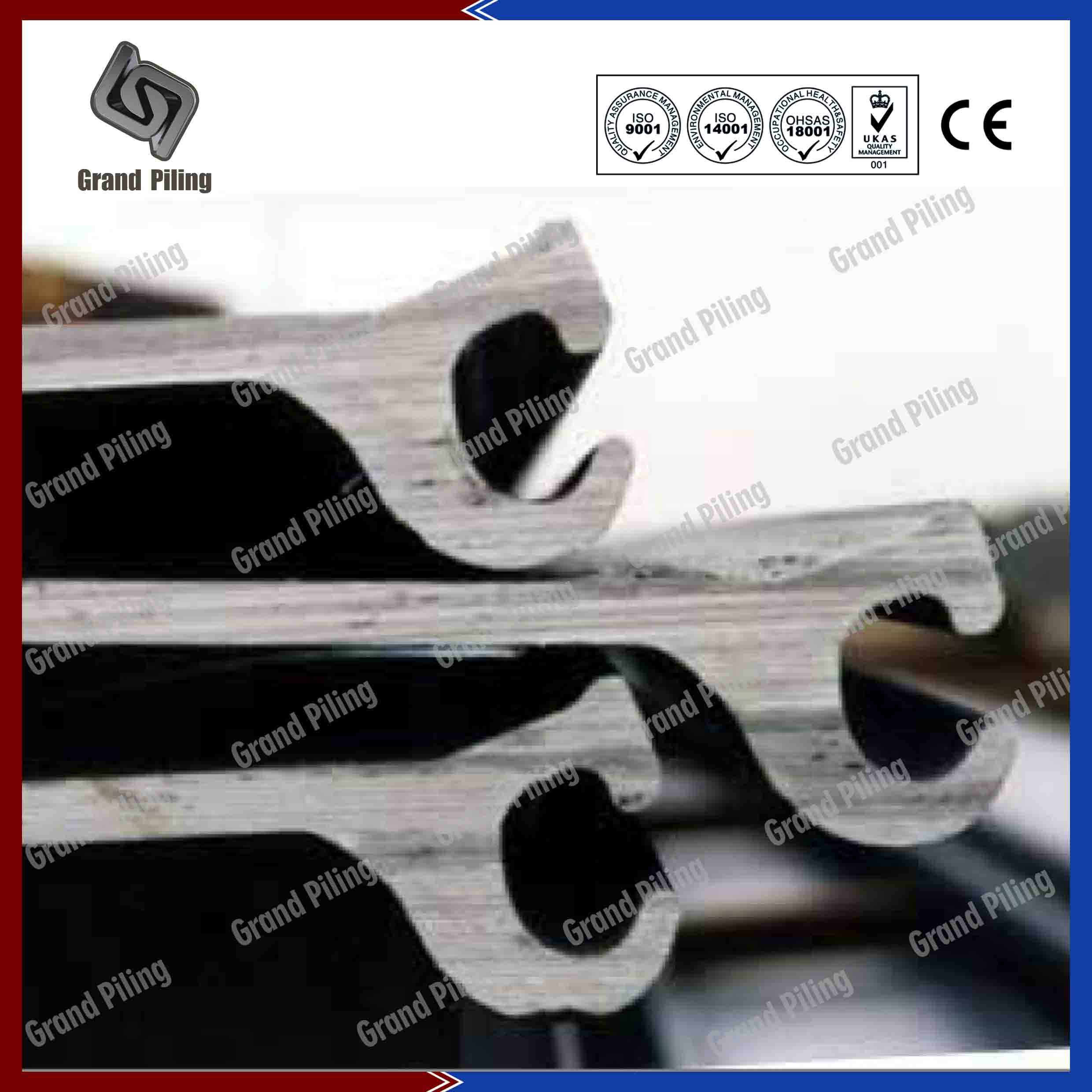

Ø Os esforços de desenvolvimento nestas seções folha de pilha são essencialmente forças de tração horizontal que requerem travas especialmente concebidos para declutching resistência, correspondente à força horizontal na teia da pilha.



Estacas Pranchas Planas

Section Dimensions Perimeter
of single pile
Sectional
area
Mass Section
modulus
Moment
of inertia

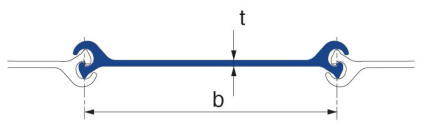

b t Per pile Wall
mm mm cm cm2 kg/m kg/m2 cm3 cm4
GS 500 – 9.5 500 9.5 138 81.3 63.8 128 178 56
GS 500 – 11.0 500 11.0 139 89.4 70.2 140 196 59
GS 500 – 12.0 500 12.0 139 94.6 74.3 149 206 61
GS 500 – 12.5 500 12.5 139 97.2 76.3 153 211 61
GS 500 – 12.7 500 12.7 139 98.2 77.1 154 214 61
GS 500 – 13.0 500 13.0 140 100.6 79.0 158 223 64
