Barras de Ancoragem Aplicações


Tieback âncora	Unhas do solo	Âncora Rock/Anchor Solo parafuso/rock	Micro pilha/parafuso pilhas de injeção

Anclajes de Barra Vantagem

1. O threadbar Dywidag é totalmente de rosca e podem ser cortados e acoplado em qualquer ponto .Em alguns países, é também chamado anchor.This barra sólida torna o transporte e a instalação das âncoras threadbar muito mais fácil. A produtividade é de 2 ou 3 vezes maior do que os sistemas convencionais de fixação ao solo.

2.Os threads grosseiros são quase indestrutível, e proporcionar melhor adesão entre a barra de rosca e argamassa. Isto é especialmente importante para a âncora rock, âncora do solo, parafusos de rock, formam laços, solo grampeado, fountaion profunda e forma de trabalho laços.

3. As âncoras threadbar pode ser instalado em espaços confinados com equipamentos de perfuração simples e compacto, e não necessita de escavação de terra, isso é especialmente importante para a parede âncora estacas-pranchas com unhas e solo.

4.O bar fio Dywidag é fabricado a partir de ligas de aço de alta resistência, com limite de escoamento mínimo de 500 Mpa até 1080Mpa. Pode ser apropriado para qualquer razão solo / rocha.

5.O parafuso barras roscadas pode ser fornecido com várias opções de anti-corrosão, galvanização a quente, revestimento epóxi, Individual Proteção de Corrosão (SCP), Double proteção contra corrosão (DCP) .Plus a calda de cimento as barras de parafusos de aço, as âncoras de barras de discussão pode ser usada para mais de 120 anos. DCP-âncora, âncora SCP, e expansão parafusos estão todos disponíveis.

Threadbar Composição do Sistema

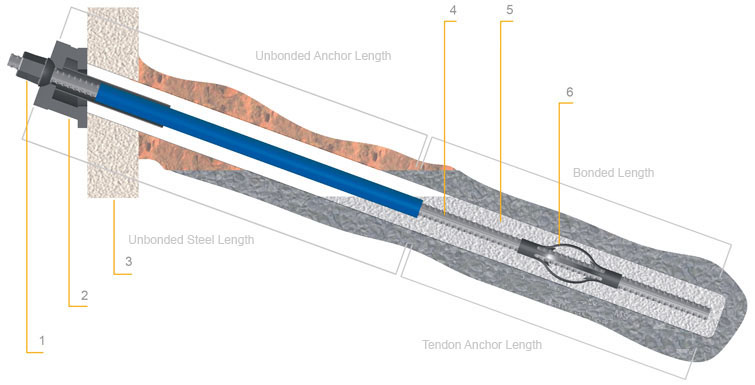

1 - Bar segmento de âncora cabeça	2 - Estrutura de apoio	3 - Elemento estrutural
4 - Tendão	5 - Corpo grout	6 - Espaçador

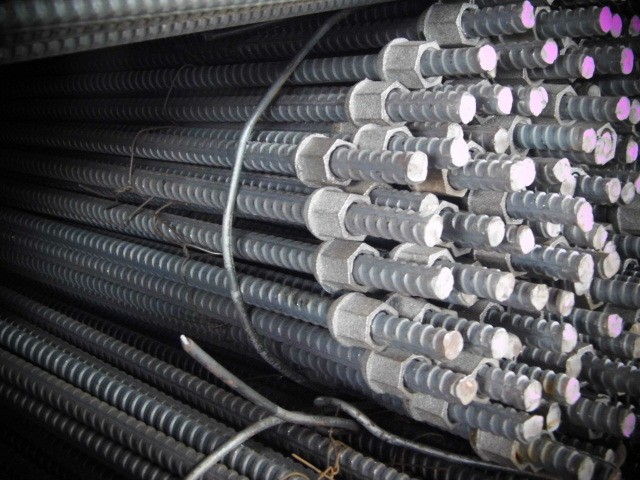

Parafuso Threadbar Imóvel

Tamanhos comumente usados com grau de aço

Bar rosca diâmetro	Aço rendimento grau fy / resistência à tração ft	Força de tracção final de F	Força de rendimento F	Área da secção transversal	Peso nua
[mm]	[N/mm2]	[kN]	[kN]	[mm2]	[kg/m]
15	500/550	96	88	176	1.47
16	500/550	111	100	210	1.58
18	500/550	139	127	254	2.11
19	500/550	155	141	284	2.24
20	500/550	173	157	314	2.47
25	500/550	270	245	491	4.1
26	500/550	291	265	548	4.48
28	500/550	339	308	616	4.83
32	500/550	442	402	804	6.65
36	500/550	558	508	1018	8.41
40	500/550	691	628	1257	10.34
43	500/550	798	726	1452	11.39
46	500/550	913	830	1655	13.73
50	500/550	1080	928	1963	16.28
57	500/550	1402	1275	2581	20.24
63.5	555/700	2219	1758	3167	26.2
65	555/700	2321	1841	3329	27.08
75	555/700	3091	2451	4417	36.1
90	555/700	4452	3530	6207	48.80

Outro tipo de aço também estão disponíveis.

Tipo de aço	Força de rendimento Mpa	Resistência à tracção Mpa	Elongação no fracasso A%	Alongamento uniforme Agt%	Relaxação de tensão
Tipo de aço	Força de rendimento Mpa	Resistência à tracção Mpa	Elongação no fracasso A%	Alongamento uniforme Agt%	Estresse original	A taxa de relaxamento após 1000hr%	A taxa de relaxamento após 10 r%
500	≥500	≥630	≥10		0.8R	≤3	≤1.5
555	≥555	≥777	≥5				≤1.5
785	≥785	≥980	≥7	≥3.5
830	≥830	≥1030	≥6
930	≥930	≥1080	≥6
1080	≥1080	≥1230	≥6	≥2.5

Âncoras de barras também podem ser fornecidos no grau de grau 75, classe 80, classe 97, classe 150, classe 160 na norma ASTM.

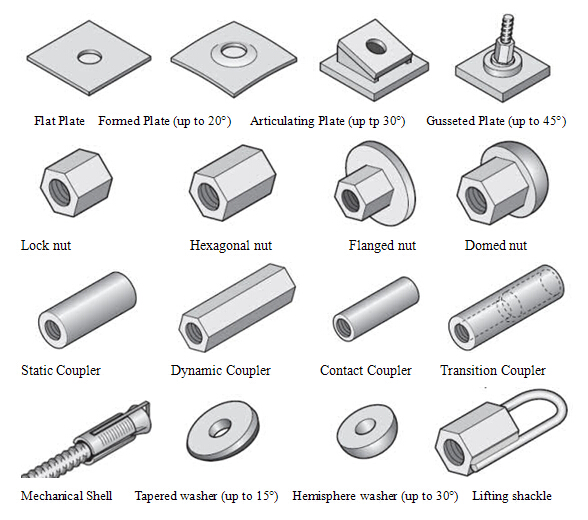

Acessórios Barras Roscadas

Protecção Anti-corrosão

1.Bare bar no cimento rebocada.

Para parafuso rocha, parafuso do solo, solo grampeado e microestacas, calda de cimento é bom anti-corrosão para aplicações temporárias e em solo não-agressivo. A espessura da cobertura de cimento deve ser superior a 38 milímetros.

2.Hot galvanização por imersão

Galvanização por imersão a quente é usado normalmente para unhas solo permanentes em solos não-agressivos. Âncora barra sólida com HDG pode durar por muito tempo.

3.Epoxy revestimento

Unhas do solo em terreno não agressivo ou solo grampeado temporária no terreno agressivo pode ser protegido por revestimento de epóxi. Toda a barra roscado deve ser revestido de epóxi.

4. Epoxy bar revestido com DCP parcial ou total

Duplo Corrosion Protection (DCP) Protecção parcial sobre o bar revestido de epóxi é normalmente usado em áreas mais corrosivos. Uma barra de rosca com revestimento de epóxi e shealting plástico pregrouted é normalmente chamado de corrosão triplo, aplicado para as unhas do solo, âncoras de solo, âncoras rocha, micro estacas no solo extremamente agressivas.

5.Double proteção corrosão (DCP)

Pregrout da barra roscada no PVC ondulado ou HDPE revestimento, que fornece uma barreira à prova de água. Duplo proteção contra corrosão é recomendado para pilhas parafuso de tensão permanente e âncoras instaladas em meios agressivos.

Threadbar Classificações:

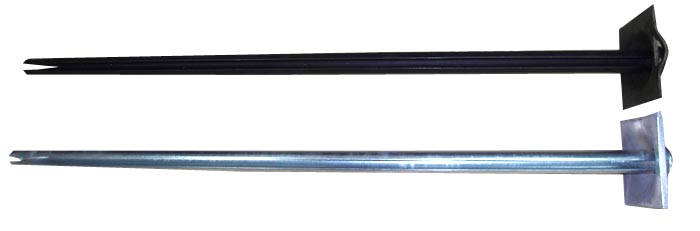

Expansão Shell Anchor / Rock parafuso com escudo de expansão

Quando a carga necessita de ser transferido de imediato, parafuso concha expansão é adicionado na parte inferior da barra de aço de rosca de parafuso, depois da rotação, o escudo de expansão irá efeitos. Parafuso de expansão shell âncora é composto por: bar parafuso fio, placa de ancoragem, porca âncora, e as conchas de expansão. Desde o parafuso shell expansão é uma barra sólida, muito fácil de transportar e manusear. A instalação eo funcionamento também é muito fácil, mesmo para foundtion profunda: Faça o furo e limpo, inserir os parafusos de rocha para o fundo, Pré-stress a threadbar e girar a haste do parafuso até que o shell expansão está aberta. Em seguida, a âncora barra sólida inicia suas funções.

Parafusos FRP Rocha

Parafuso de rocha FRP pode ser tratado para ter as propriedades de materiais compósitos: parafuso de pregagem de fibra de vidro é mais resistente à corrosão. Enquanto o peso é menor em comparação com parafusos de aço de rock. Há rosca ao longo do comprimento completo de FRP parafusos de ancoragem de modo a que a porca pode ser enroscada de FRP em qualquer ponto. A resistência do material de FRP é muito mais forte do que o aço. Mais importante parafuso FRP rocha não vai pegar fogo quando dois chumbadores FRP se reúnem. Agora, existem porcas FRP, FRP placas disponíveis, parafusos de ancoragem de fibra de vidro têm sido amplamente utilizados como solo grampeado, âncora do solo, âncora rock. cavilhas para rocha etc.FRP também é âncora sólida bar.

A maioria dos chumbadores amplamente utilizados FRP

Especificação	Diâmetro	Torque	Resistência à tracção	Shearing força	Força de ancoragem
GPS16	16mm	45	600	110	110
GPS18	18mm	70	620	110	170
GPS20	20mm	80	670	110	210
GPS22	22mm	90	690	120	260
GPS25	25mm	120	720	125	360
GPH25	25mm	90	660	150	250
GPH32	32mm	220	700	180	360
Não:	GPS é sólido, GPH é oco

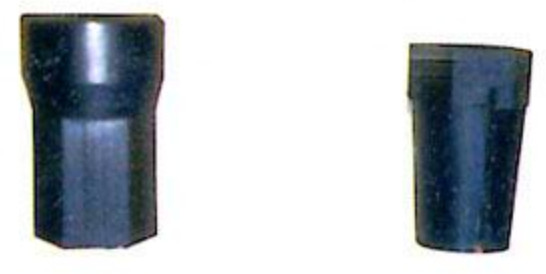

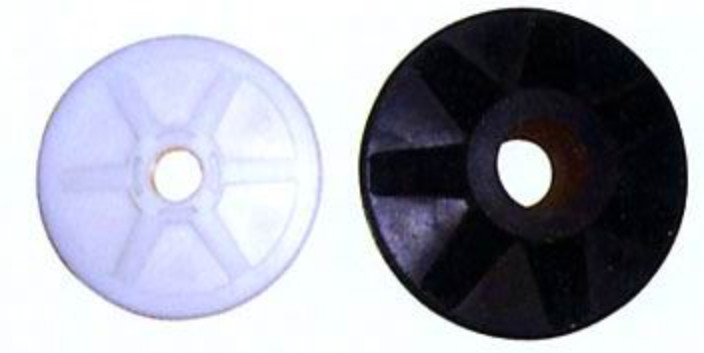

Chumbadouro FRP	FRP Nut	Placa de FRP

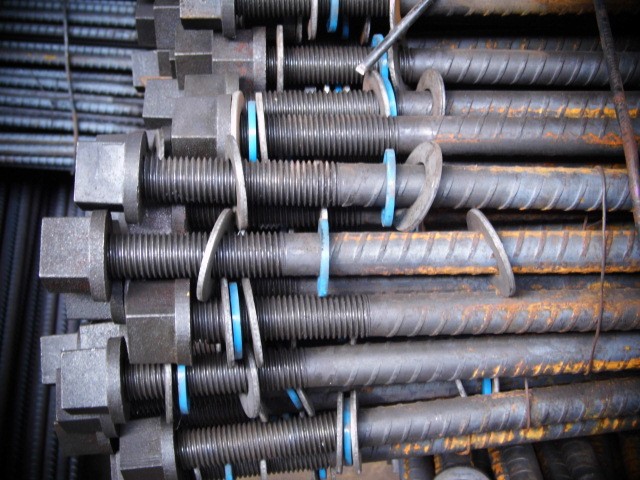

Tópico Bar Parafuso

Já bar rosca do parafuso maior resistência à tração e pode impedir o naufrágio telhado e deslizamento. Além disso, o bar lista de discussão é fácil de instalar e fácil. Existem vários tipos de fios bares parafusos, bar esquerdo fio, bar rosca à direita, parafuso unribbed deformado. As barras de rosca têm sido amplamente utilizados em túnel, mineração, parafusos rocha, telhado apoio de obras subterrâneas.

Tamanhos de roscas de parafusos Bar

Modelo mm	Rendimento força MPa	Resistência à tração Mpa)	Alongamento padrão %	Ponto de tensão de produção KN	Carga de ruptura KN	Mass por metro Kg/m
φ16	≧345	≧510	≧25	≧69	≧100	1.6
φ18	≧345	≧510	≧25	≧87	≧126	2.0
φ20	≧345	≧510	≧25	≧108	≧156	2.5
φ22	≧345	≧510	≧25	≧131	≧189	3.0


Bolt deformado Unribbed	Bar rosca à esquerda/direita bar rosca	Igualmente forte bar fio

O SN âncora, argamassa Também chamado de âncoras embutidas ou de reforço de aço da loja-Norfors-âncoras, têm sido amplamente utilizados para reforço de rochas em minas e túneis subterrâneos. Cavilhas para rocha SN pode estar em condições galvanizado simples ou quentes. Para conseguir um desempenho a longo prazo, recomendamos âncoras SN Shall Be HDG além de revestimento do poder epóxi. O parafuso de fixação SN para o sistema de parafuso de ancoragem e eficaz para instalar comprovada em campo tem-sido. As âncoras SN também pode otimizar o comprimento da ligação.

Resina Ancorado Rocha Bolts

Resina ou resina grouted âncora rocha parafusos são amplamente utilizados para partes traseiras do laço, tie downs, estabilizações inclinação etc. Parafusos de resina estão ligados aos solos e concreto por cura rápida resina de poliéster argamassa. Resina ancorado parafusos de rock pode transferir a carga Dentro de alguns minutos após a instalação do vergalhão resina, e mais forte do que o cimento de argamassa. Resina ancorado parafusos têm muitas vantagens: Há parafusos de rock adaptáveis para condições de rocha diferentes. A resina grouted vergalhão tem alta gazes forças na ligação de jateamento curto e resistente contra vibrações. Tem-se resina parafuso rocha Amplamente utilizado em alguns clubes do país, e uma vez que os parafusos de resina do rock têm tantas vantagens, parafusos resina rocha fixação deve substituir o sistema mais tradicional. Chumbadores de resina são âncora rocha O sistema mais eficaz na barra sólida âncoras.

Parafuso de Fricção

Parafuso atrito âncora é produzido a partir de tubos de aço de alta resistência com ranhuras sobre o comprimento total DSTs. Um colar ou anel é soldado sobre a placa de extremidade exterior para manter a condenado. Os parafusos de fricção estão disponíveis em 33 milímetros, 39 milímetros, e 47mm.Friction âncoras de parafuso podem ser fornecidos em qualquer comprimento. Também parafuso atrito é mão e muito fácil de instalar e adequados para uma variedade de apoios no chão. Âncoras parafuso atrito também estão disponíveis em aço galvanizado e aço inoxidável, ou seja, parafuso atrito galvanizado, parafuso atrito inoxidável. A instalação do parafuso atrito é fácil, furos e insira o atrito parafuso. Uma ferramenta de condução deve ser usado.

Dependendo de como o parafuso THREADBAR rocha ou parafuso de fixação estejam relacionadas com a envolvente, THREADBAR também ancora pode ser classificada como parafuso argamassa, parafuso de resina, etc. parafuso shell de Expansão

Referências de Projetos:

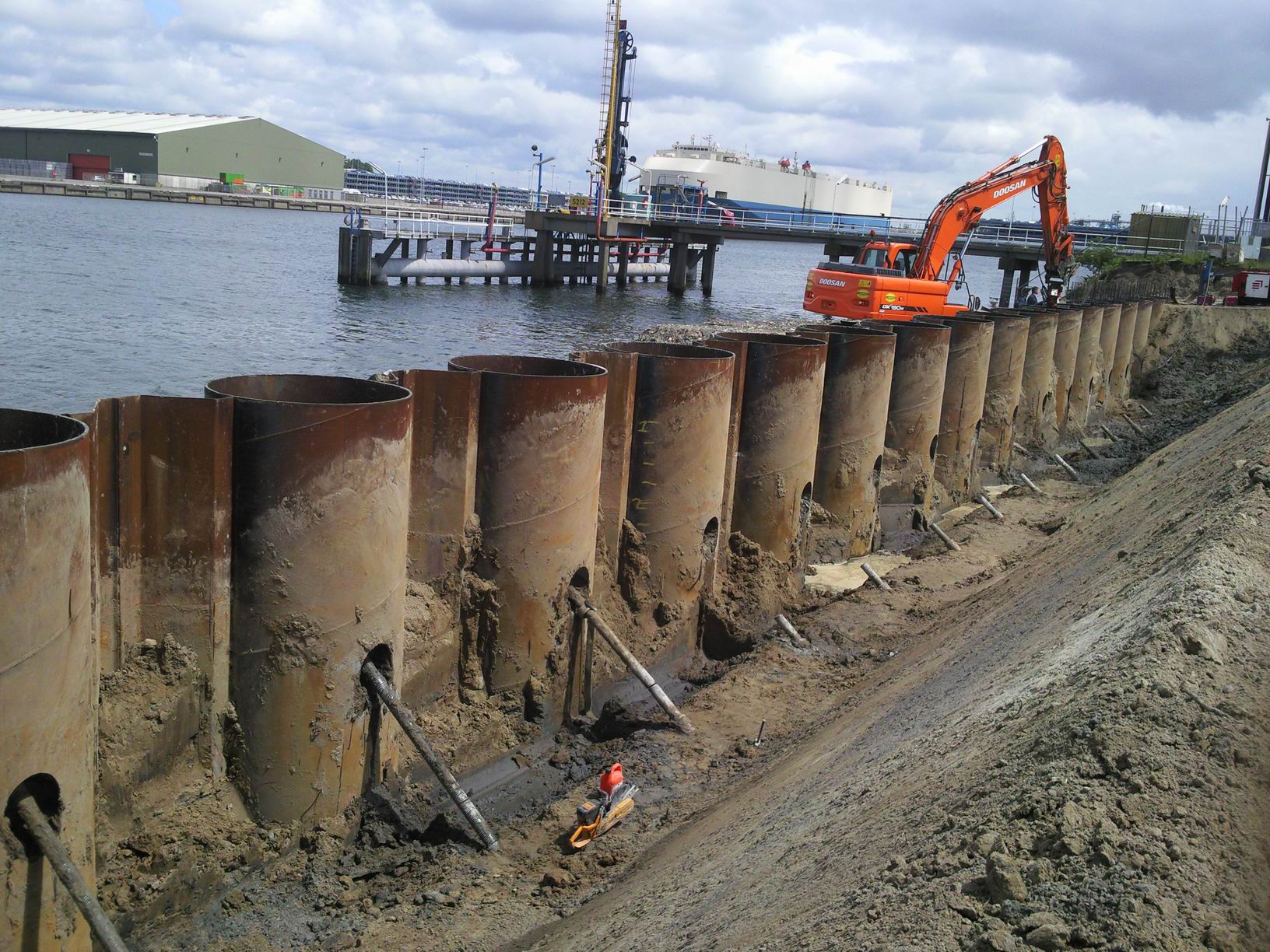

Amarre volta âncora para a tubulação pilingAmsterdam, na Holanda.	Projeto Manfest parafuso Rocha, Singapura	Microestacas Swansea THREADBAR obras fluviais, Reino Unido
