Sistemas de garantia da qualidade com base nos requisitos do SANS ISO 9001: 2000 estão em operação. UE vigas U pode ser utilizado para uma grande variedade de elementos estruturais, a partir de terças leves para colunas e vigas para pontes e estruturas industriais e de vários andares. Ao escolher um método de prevenção da ferrugem para um canal russo com flange cônica ou estrutura muitos fatores técnicos, incluindo o meio ambiente, estresse durante o transporte, armazenamento, montagem ou montagem deve ser considerada. A preparação adequada do substrato é de importância vital para o sucesso final do revestimento, como é o método de aplicação.
Os aços estruturais acima mencionados podem ser soldadas usando qualquer um dos processos de soldadura de arco e de resistência padrão de metal, geralmente sem quaisquer precauções especiais. Os canais russos com flanges cônicos listados podem ser requisitados para estar em conformidade com os requisitos mecânicos de qualquer das especificações internacionais enumerados. Tinta, galvanização a quente ou revestimentos de zinco mais duplex (tinta) podem ser especificadas para protecção contra a corrosão, de acordo com a agressividade do ambiente. Escolha do canal de protecção flanges cônicos é considerada a responsabilidade do especificador, construtor ou usuário final.
No entanto, quando se solda perfil u de alas inclinadas, BS 5135: 1984 "soldadura Metal-arco de aços ao carbono e manganês carbono" deve ser consultado para determinar os requisitos de pré-aquecimento nas entradas de baixo calor. Outras seções, comprimentos, qualificações e tolerâncias podem estar disponíveis no inquiridor. Defeitos superficiais maiores podem ser removidos, fornecendo a espessura nominal não é reduzida em mais do que 7%. Os defeitos de superfície até uma profundidade máxima de 3% da espessura nominal não deve ser considerada como uma razão para o canal de aço UE.
Dimensões:
GOST 8240-47
PN-H-93451
Tolerâncias:
GOST 8240-47
EN 10279: 2000
Condição da superfície:
De acordo com a EN 10163-3: 2004, classe C, uma subclasse

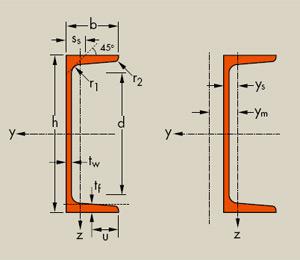

| Tamanho | Dimensões nominais | Corte transversal | Peso nominal 1m | Propriedades da seção, os dados estáticos |
||||||||
| h | b | s | t | Não mais que | A | G | X-X | |||||
| R | r | Ix | Wx | ix | Sx | |||||||
| mm | cm2 | kg/m | c4 | cm3 | cm | cm3 | ||||||
| Nr. 5 | 50 | 32 | 4,4 | 7,0 | 6,0 | 2,5 | 6,16 | 4,84 | 22,8 | 9,1 | 1,92 | 5,59 |
| Nr. 6,5 | 65 | 36 | 4,4 | 7,2 | 6,0 | 2,5 | 7,51 | 5,90 | 48,6 | 15,0 | 2,54 | 9,00 |
| Nr. 8 (UE 80) | 80 | 40 | 4,5 | 7,4 | 6,5 | 2,5 | 8,98 | 7,05 | 89,4 | 22,4 | 3,16 | 23,30 |
| Nr. 10 (UE100) | 100 | 46 | 4,5 | 7,6 | 7,0 | 3,0 | 10,90 | 8,59 | 174,0 | 34,8 | 3,99 | 20,40 |
| Nr. 12 (UE120) | 120 | 52 | 4,8 | 7,8 | 7,5 | 3,0 | 13,30 | 10,40 | 304,0 | 50,6 | 4,78 | 29,60 |
| Nr. 14 (UE140) | 140 | 58 | 4,9 | 8,1 | 8,0 | 3,0 | 15,60 | 12,30 | 491,0 | 70,2 | 5,60 | 40,80 |
| Nr. 16 (UE160) | 160 | 64 | 5,0 | 8,4 | 8,5 | 3,5 | 18,10 | 14,20 | 747,0 | 93,4 | 6,42 | 54,10 |
| Nr. 16a | 160 | 68 | 5,0 | 9,0 | 8,5 | 3,5 | 19,50 | 15,30 | 823,0 | 103,0 | 6,49 | 59,40 |
| Nr. 18 (UE180) | 180 | 70 | 5,1 | 8,7 | 9,0 | 3,5 | 20,70 | 16,30 | 1090,0 | 121,0 | 7,24 | 69,80 |
| Nr. 18a | 180 | 74 | 5,1 | 9,3 | 9,0 | 3,5 | 22,20 | 17,40 | 1190,0 | 132,0 | 7,32 | 76,10 |
| Nr. 20 (UE200) | 200 | 76 | 5,2 | 9,0 | 9,5 | 4,0 | 23,40 | 18,40 | 1520,0 | 152,0 | 8,07 | 87,80 |
| Nr. 22 | 220 | 82 | 5,4 | 9,5 | 10,0 | 4,0 | 26,70 | 21,00 | 2110,0 | 192,0 | 8,89 | 110,00 |
| Nr. 24 | 240 | 90 | 5,6 | 10,0 | 10,5 | 4,0 | 30,60 | 24,00 | 2900,0 | 242,0 | 9,73 | 139,00 |
| Nr. 27 | 270 | 95 | 6,0 | 10,5 | 11,0 | 4,5 | 35,20 | 27,70 | 4160,0 | 308,0 | 10,90 | 178,00 |
| Nr. 30 | 300 | 100 | 6,5 | 11,0 | 12,0 | 5,0 | 40,50 | 31,80 | 5810,0 | 387,0 | 12,00 | 224,00 |
| Nr. 33 | 330 | 105 | 7,0 | 11,7 | 13,0 | 5,0 | 46,50 | 36,50 | 7980,0 | 484,0 | 13,10 | 281,00 |
| Nr. 36 | 360 | 110 | 7,5 | 12,6 | 14,0 | 6,0 | 53,40 | 41,90 | 10820,0 | 601,0 | 14,20 | 350,00 |
| Nr. 40 | 400 | 115 | 8,0 | 13,5 | 15,0 | 6,0 | 61,50 | 48,30 | 15220,0 | 761,0 | 15,70 | 444,00 |
