UBP - portantes Estacas britânicos com flanges de largura

Nosso avanço gama pilhas de rolamento universal foi desenvolvido para refletir a prática atual projeto estrutural e torná-lo mais fácil para especificar. A HP e UBP estacas portantes são seções especiais de largura de feixe flange H com a mesma espessura na flange e web, isso ajuda com a integridade estrutural durante a condução e quando obstruções são encontrados. Simples confirmação da capacidade de carga por medição de "conjuntos" durante a condução. Pilha rolamento UPB podem ser fornecidos em vários tipos de aço com limite de escoamento de 460 MPa-se.

Por favor, referir-se a «documentos e links relacionados" à direita da tela para obter informações detalhadas sobre este produto ou ir para a nossa gama completa de publicações. Vigas de abas largas são de fácil manuseio, transporte, armazenamento e instalação. Tata Steel a marca CE seções estruturais em conformidade com a directiva da UE relativa aos produtos de construção. Acomoda combinações de cargas complexas de pilha rolamento universal com tensão ou compressão cargas.

As principais vantagens do HP e UBP estacas portantes são muitos. Pêlo pode ser facilmente estendido por splicing para atender às condições do terreno. Feixe flange larga tem registrado novas designações para uso pela indústria de construção de aço do Reino Unido - UBP se torna UKBP. Uma variedade de tamanhos de 203 x 203 x 45 kg / m até 356 x 368 x 174 kg / m. Excelente durabilidade; numerosas experiências para pilhas totalmente incorporados mostraram uma taxa de corrosão que tende para zero.

Dimensões:
BS 4-1: 2005

Tolerâncias:
EN 10034: 1993

Condição da superfície:
De acordo com a EN 10163-3: 2004, classe C, uma subclasse

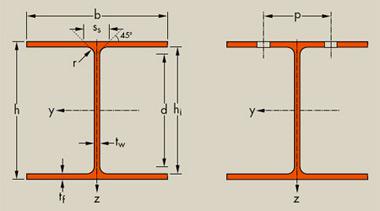

Designação Massa por metro Profundidade de secção
h
Largura da secção
b
Espessura web
s
Flange espessura
t
Raio raiz
r
Profundidade entre filetes
d
Rácios de instabilidade local
kg/m mm mm mm mm mm mm Flange
b/2t
Rede
d/s
UBP 356 x 368 x 174 173.9 361.4 378.5 20.3 20.4 15.2 290.2 9.28 14.3
UBP 356 x 368 x 152 152.0 356.4 376.0 17.8 17.9 15.2 290.2 10.5 16.3
UBP 356 x 368 x 133 133.0 352.0 373.8 15.6 15.7 15.2 290.2 11.9 18.6
UBP 356 x 368 x 109 108.9 346.4 371.0 12.8 12.9 15.2 290.2 14.4 22.7
UBP 305 x 305 x 223 222.9 337.9 325.7 30.3 30.4 15.2 246.7 5.36 8.14
UBP 305 x 305 x 186 186.0 328.3 320.9 25.5 25.6 15.2 246.7 6.27 9.67
UBP 305 x 305 x 149 149.1 318.5 316.0 20.6 20.7 15.2 246.7 7.63 12.0
UBP 305 x 305 x 126 126.1 312.3 312.9 17.5 17.6 15.2 246.7 8.89 14.1
UBP 305 x 305 x 110 110.0 307.9 310.7 15.3 15.4 15.2 246.7 10.1 16.1
UBP 305 x 305 x 95 94.9 303.7 308.7 13.3 13.3 15.2 246.7 11.6 18.5
UBP 305 x 305 x 88 88.0 301.7 307.8 12.4 12.3 15.2 246.7 12.5 19.9
UBP 305 x 305 x 79 78.9 299.3 306.4 11.0 11.1 15.2 246.7 13.8 22.4
UBP 254 x 254 x 85 85.1 254.3 260.4 14.4 14.3 12.7 200.3 9.10 13.9
UBP 254 x 254 x 71 71.0 249.7 258.0 12.0 12.0 12.7 200.3 10.8 16.7
UBP 254 x 254 x 63 63.0 247.1 256.6 10.6 10.7 12.7 200.3 12.0 18.9
UBP 203 x 203 x 54 53.9 204.0 207.7 11.3 11.4 10.2 160.8 9.11 14.2
UBP 203 x 203 x 45 44.9 200.2 205.9 9.5 9.5 10.2 160.8 10.8 16.9
