UB - Seções universais britânicas

Vigas UB é a especificação do Reino Unido para estruturais vigas de aço fornecido principalmente para a indústria da construção. O sufixo 'UB' refere-se a vigas de aço do Reino Unido e são específicos para o mercado do Reino Unido. Além do fornecimento de vigas e colunas universais, uma rede mundial de escritórios de vendas oferecer aos clientes as capacidades técnicas e de projeto necessárias em toda a cadeia de abastecimento, com ênfase no usuário final ou fornecimento projeto. Seção Universal produzido por nós são fabricados de acordo com os requisitos da Australian / Nova Zelândia padrão AS / NZS 3.679,1 aço estrutural. UB Universal Beam é um elemento estrutural que possa suportar o peso, principalmente por resistir às forças de flexão.

Nós fornecemos uma grande variedade com especialização em alto rendimento, os produtos de baixa temperatura. Por favor, consulte a tabela de tamanhos / especificação abaixo. Para saber mais sobre a nossa vigas UB fornecido por nós ou para receber uma cotação competitiva, por favor clique em contato conosco. Outros do que os tipos mostrados abaixo também podem estar disponíveis, dependendo da seção e quantidade requisitos. Uso tradicional inclui fundação para edifícios, pontes, náutico projetos civis / / aeronáutica. Vigas de aço UB são freqüentemente descritos por seus sistemas de apoio, tais como feixe simples, vigas, viga pendendo etc.

Oferecemos impacto a baixa temperatura de ensaio universal secções, que está disponível para comprimentos de 6 metros para 20 metros como padrão e nós podemos oferecer transporte em todo o mundo. Tata Steel fornece ambas as vigas e colunas universais para o mercado da construção em todo o mundo. Este componente-chave de construção pode levar força gravitacional vertical e pode também suportar cargas horizontais. Além disso, FISTCO tem IPE disponível para fornecimento de alta qualidade, bem como grandes quantidades para compradores de todo incluindo os Emirados Árabes Unidos, KSA, Omã e outros países da Região.



Dimensões:
BS 4-1: 2005   UB 127-914
ASTM A 6/A 6M - 07  UB 1016

Tolerâncias:
EN 10034: 1993   UB 127-914
ASTM A 6/A 6M - 07  UB 1016

Condição da superfície:
De acordo com a EN 10163-3: 2004, classe C, uma subclasse

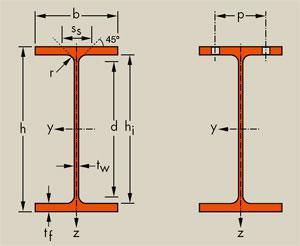

Propriedades de pilares e vigas de aço britânico Universal



Designação Dimensões Parâmetros estáticos
Profundidade
h
(mm)
Largura
w
(mm)
Espessura da alma
(mm)
Área da secção
(cm2)
Peso
(kg/m)
Momento de inércia Módulo de secção
Ix
(cm4)
Iy
(cm4)
Wx
(cm3)
Wy
(cm3)
UB 127 x 76 x 13 127 76 4 16.5 13 473 55.7 74.5 14.7
UB 152 x 89 x 16 152.4 88.7 4.5 20.3 16 834 89.6 109.5 20.2
UB 178 x 102 x 19 177.8 101.2 4.8 24.3 19 1356 137 152.5 27
UB 203 x 102 x 23 203.2 101.8 5.4 29.4 23.1 2105 163.9 207.2 32.2
UB 203 x 133 x 25 203.2 133.2 5.7 32 25.1 2340 307.6 230.3 46.2
UB 203 x 133 x 30 206.8 133.9 6.4 38.2 30 2896 384.7 280 57.5
UB 254 x 102 x 22 254 101.6 5.7 28 22 2841 119.3 223.7 23.5
UB 254 x 102 x 25 257.2 101.9 6 32 25.2 3415 148.7 265.5 29.2
UB 254 x 102 x 28 260.4 102.2 6.3 36.1 28.3 4005 178.5 307.6 34.9
UB 254 x 146 x 31 251.4 146.1 6 39.7 31.1 4413 447.5 351.1 61.3
UB 254 x 146 x 37 256 146.4 6.3 47.2 37 5537 570.6 432.6 78
UB 254 x 146 x 43 259.6 147.3 7.2 54.8 43 6544 677.4 504.1 92
UB 305 x 102 x 25 305.1 101.6 5.8 31.6 24.8 4455 122.9 292.1 24.2
UB 305 x 102 x 28 308.7 101.8 6 35.9 28.2 5366 155.4 347.6 30.5
UB 305 x 102 x 33 312.7 102.4 6.6 41.8 32.8 6501 194.1 415.8 37.9
UB 305 x 127 x 37 304.4 123.4 7.1 47.2 37 7171 336.2 471.1 54.5
UB 305 x 127 x 42 307.2 124.3 8 53.4 41.9 8196 388.8 533.6 62.6
UB 305 x 127 x 48 311 125.3 9 61.2 48.1 9575 461 615.7 73.6
UB 305 x 165 x 40 303.4 165 6 51.3 40.3 8503 764.4 560.5 92.6
UB 305 x 165 x 46 306.6 165.7 6.7 58.8 46.1 9899 895.7 645.7 108.1
UB 305 x 165 x 54 310.4 166.9 7.9 68.8 54 11700 1063 753.6 127.4
UB 356 x 127 x 33 349 125.4 6 42.1 33.1 8249 280.2 472.7 44.7
UB 356 x 127 x 39 353.4 126 6.6 49.8 39.1 10172 357.8 575.6 56.8
UB 356 x 171 x 45 351.4 171.1 7 57.3 45 12070 811.1 686.7 94.8
UB 356 x 171 x 51 355 171.5 7.4 64.9 51 14140 968.3 796.4 112.9
UB 356 x 171 x 57 358 172.2 8.1 72.6 57 16040 1108 896 128.7
UB 356 x 171 x 67 363.4 173.2 9.1 85.5 67.1 19460 1362 1071 157.3
UB 406 x 140 x 39 398 141.8 6.4 49.7 39 12508 409.8 628.6 57.8
UB 406 x 140 x 46 403.2 142.2 6.8 58.6 46 15685 538.1 778 75.6
UB 406 x 178 x 54 402.6 177.7 7.7 69 54.1 18720 1021 930 114.9
UB 406 x 178 x 60 406.4 177.9 7.9 76.5 60.1 21600 1203 1063 135.3
UB 406 x 178 x 67 409.4 178.8 8.8 85.5 67.1 24330 1365 1189 152.7
UB 406 x 178 x 74 412.8 179.5 9.5 94.5 74.2 27310 1545 1323 172.2
UB 457 x 152 x 52 449.8 152.4 7.6 66.6 52.3 21370 645 950 84.6
UB 457 x 152 x 60 454.6 152.9 8.1 76.2 59.8 25500 794.6 1122 103.9
UB 457 x 152 x 67 458 153.8 9 85.6 67.2 28930 912.6 1263 118.7
UB 457 x 152 x 74 462 154.4 9.6 94.5 74.2 32670 1047 1414 135.6
UB 457 x 152 x 82 465.8 155.3 10.5 104.5 82.1 36590 1185 1571 152.5
UB 457 x 191 x 67 453.4 189.9 8.5 85.5 67.1 29380 1452 1296 152.9
UB 457 x 191 x 74 457 190.4 9 94.6 74.3 33320 1671 1458 175.5
UB 457 x 191 x 82 460 191.3 9.9 104.5 82 37050 1871 1611 195.6
UB 457 x 191 x 89 463.4 191.9 10.5 113.8 89.3 41020 2089 1770 217.8
UB 457 x 191 x 98 467.2 192.8 11.4 125.3 98.3 45730 2347 1957 243.5
UB 533 x 210 x 82 528.3 208.8 9.6 104.7 82.2 47540 2007 1800 192.3
UB 533 x 210 x 92 533.1 209.3 10.1 117.4 92.1 55230 2389 2072 228.3
UB 533 x 210 x 101 536.7 210 10.8 128.7 101 61520 2692 2292 256.4
UB 533 x 210 x 109 539.5 210.8 11.6 138.9 109 66820 2943 2477 279.2
UB 533 x 210 x 122 544.5 211.9 12.7 155.4 122 76040 3388 2793 319.7
UB 610 x 229 x 101 602.6 227.6 10.5 128.9 101.2 45780 2915 2515 256.1
UB 610 x 229 x 113 607.6 228.2 11.1 143.9 113 87320 3434 2874 301
UB 610 x 229 x 125 612.2 229 11.9 159.3 125.1 98610 3932 3221 343.4
UB 610 x 229 x 140 617.2 230.2 13.1 178.2 139.9 111800 4505 3622 391.4
UB 610 x 305 x 149 612.4 304.8 11.8 190 149.1 125900 9308 4111 611
UB 610 x 305 x 179 620.2 307.1 14.1 228.1 179 153000 11408 4935 743
UB 610 x 305 x 238 635.8 311.4 18.4 303.3 238.1 209500 15837 6589 1017
