Canal de aço é classificado como um "Shape Bar Size" quando a sua maior dimensão (excluindo comprimento) é inferior a 3 polegadas. Acima é um guia geral propriedades que podem ser consideradas representativas de formas estruturais de RH em conformidade com a norma ASTM A36. ASTM A36 é geralmente não tratada pelo calor, mas é tipicamente tensões aliviadas, antes da moagem ou maquinagem ou depois da soldadura e antes da maquinagem. Na designação dos canais americanos MC, uma ou mais letras precede o tamanho e peso por pé, ou seja: C3 x 4.1 # é a designação AISI para um canal de 3 "de largura em sua base e £ 4,1 peso por canal estrutural padrão pé.
É um "Shape estrutural" quando a locação de uma sua dimensão (excluindo comprimento) é de 3 polegadas ou maiores. Utilizado para fins estruturais gerais, para uso em rebitada, parafusada ou soldada construção de edifícios, pontes, máquinas, etc. Estresse Aliviar 1100 ° -1250 ° F. Aliviar o estresse típico tempo de imersão - uma hora por polegada de espessura. MC canal de aço americana pode estar dimensão igual ou desigual (ou seja: 2 x 2 x 1/4 "ângulo hr / 3 x 2 x 1/4" ângulo hr). "MC" formas são canais que não podem ser classificadas como formas de "C".
Ângulo de RH é medido pela sua dimensão pernas no exterior e pela sua espessura. Estas formas estão em conformidade com a norma ASTM A36 na sua fabricação e tolerâncias mecânicas. Usado para booms, trilhos, chaves, molduras, suportes, travessas, forros, reboques do caminhão, caminhão camas, prateleiras, etc. ASTM A36 é facilmente soldados por todos os processos de soldagem e as soldas e juntas produzidas são de altíssima qualidade. Sujeito a uma dedução do percentual acima de alongamento para espessuras menores de 5/16 "e mais de 3/4". A parte essencial destes canais de aço americano MC é que as superfícies da flange no interior de canais American Standard tem uma inclinação de aproximadamente 16-2 / 3%.
Dimensões:
ASTM A 6/A 6M - 07
Tolerâncias:
ASTM A 6/A 6M - 07
Condição da superfície:
De acordo com a norma ASTM A 6 / A 6M - 07

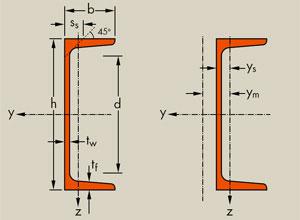

| Designação | Profundidade | Largura | Espessura da Web | Espessura do flange | Área de corte | Peso | Seção de Modulus - Wx | Seção de Modulus - Wy |
| in | in | in | in | in**2 | lb/ft | in**3 | in**3 | |
| MC 18 x 58 | 18.00 | 4.200 | 0.700 | 0.625 | 17.1 | 58 | ||
| MC 18 x 51.9 | 18.00 | 4.100 | 0.600 | 0.625 | 15.3 | 51.9 | ||
| MC 18 x 45.8 | 18.00 | 4.000 | 0.500 | 0.625 | 13.5 | 45.8 | ||
| MC 18 x 42.7 | 18.00 | 3.950 | 0.450 | 0.625 | 12.6 | 42.7 | ||
| MC 13 x 50 | 13.00 | 4.412 | 0.787 | 0.610 | 14.7 | 50 | ||
| MC 13 x 40 | 13.00 | 4.185 | 0.560 | 0.610 | 11.8 | 40 | ||
| MC 13 x 35 | 13.00 | 4.072 | 0.447 | 0.610 | 10.3 | 35 | ||
| MC 13 x 31.8 | 13.00 | 4.000 | 0.375 | 0.610 | 9.35 | 31.8 | ||
| MC 12 x 50 | 12.00 | 4.135 | 0.835 | 0.700 | 14.7 | 50 |
|
|
| MC 12 x 45 | 12.00 | 4.010 | 0.710 | 0.700 | 13.2 | 45 | ||
| MC 12 x 40 | 12.00 | 3.890 | 0.590 | 0.700 | 11.8 | 40 | ||
| MC 12 x 35 | 12.00 | 3.765 | 0.465 | 0.700 | 10.3 | 35 | ||
| MC 12 x 31 | 12.00 | 3.670 | 0.370 | 0.700 | 9.12 | 31 | ||
| MC 12 x 14.3 | 12.00 | 2.125 | 0.250 | 0.313 | 4.19 | 14.3 | ||
| MC 12 x 10.6 | 12.00 | 1.500 | 0.190 | 0.309 | 3.10 | 10.6 | ||
| MC 10 x 41.1 | 10.00 | 4.321 | 0.796 | 0.575 | 12.1 | 41.1 | ||
| MC 10 x 33.6 | 10.00 | 4.100 | 0.575 | 0.575 | 9.87 | 33.6 | ||
| MC 10 x 28.5 | 10.00 | 3.950 | 0.425 | 0.575 | 8.37 | 28.5 |
|
|
| MC 10 x 25 | 10.00 | 3.405 | 0.380 | 0.575 | 7.35 | 25 | ||
| MC 10 x 22 | 10.00 | 3.315 | 0.290 | 0.575 | 6.45 | 22 | ||
| MC 10 x 8.4 | 10.00 | 1.500 | 0.170 | 0.280 | 2.46 | 8.4 | ||
| MC 10 x 6.5 | 10.00 | 1.17 | 0.152 | 0.202 | 1.91 | 6.5 | ||
| MC 9 x 25.4 | 9.00 | 3.500 | 0.450 | 0.550 | 7.47 | 25.4 | ||
| MC 9 x 23.9 | 9.00 | 3.450 | 0.400 | 0.550 | 7.02 | 23.9 | ||
| MC 8 x 22.8 | 8.00 | 3.502 | 0.427 | 0.525 | 6.70 | 22.8 | ||
| MC 8 x 21.4 | 8.00 | 3.450 | 0.375 | 0.525 | 6.28 | 21.4 | ||
| MC 8 x 20 | 8.00 | 3.025 | 0.400 | 0.500 | 5.88 | 20 | ||
| MC 8 x 18.7 | 8.00 | 2.978 | 0.353 | 0.500 | 5.50 | 18.7 |
|
|
| MC 8 x 8.5 | 8.00 | 1.874 | 0.179 | 0.311 | 2.50 | 8.5 | ||
| MC 7 x 22.7 | 7.00 | 3.603 | 0.503 | 0.500 | 6.67 | 22.7 | ||
| MC 7 x 19.1 | 7.00 | 3.452 | 0.352 | 0.500 | 5.61 | 19.1 | ||
| MC 6 x 18 | 6.00 | 3.504 | 0.379 | 0.475 | 5.29 | 18 | ||
| MC 6 x 15.3 | 6.00 | 3.500 | 0.340 | 0.385 | 4.50 | 15.3 | ||
| MC 6 x 16.3 | 6.00 | 3.000 | 0.375 | 0.475 | 4.79 | 16.3 | ||
| MC 6 x 15.1 | 6.00 | 2.941 | 0.316 | 0.475 | 4.44 | 15.1 | ||
| MC 6 x 12 | 6.00 | 2.497 | 0.310 | 0.375 | 3.53 | 12 | ||
| MC4 x 13.8 | 4.00 | 2.5 | 0.5 | 13.8 | ||||
| MC3 x 7.1 | 3.00 | 1.938 | 0.312 | 7.1 |
|
