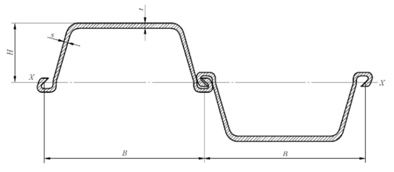

HRSP-U Estaca prancha tipo U laminadas a quente

Section

Dimensions

sectional
area

Mass

Moment of inertia

Modulus of Section

Width

Height

Thickness

Per pile

Wall

B

H

t

s

mm

mm

mm

cm2/m

kg/m

kg/m2

cm4/m

cm3/m

HRSP-U-530

400

85

8.0

-

113.0

35.5

88.7

4500

530

HRSP-U-870

400

100

10.5

-

153.0

48.0

120.1

8740

870

HRSP-U-1340

400

125

13.0

-

191.0

60.0

149.9

16800

1340

HRSP-U-1560

400

145

12.7

9.4

197.3

62.0

155.0

22580

1560

HRSP-U-1785

400

146

15.0

9.7

220.8

69.3

173.3

26090

1785

HRSP-U-1520

400

150

13.1

-

186.0

58.4

146.0

22510

1520

HRSP-U-2270

400

170

15.5

-

242.5

76.1

190.4

38600

2270

HRSP-U-3150

500

200

24.3

-

267.6

105.0

210.1

63000

3150

HRSP-U-2000

500

210

11.5

-

197.4

77.5

155.0

42000

2.000

HRSP-U-2500

500

210

15.6

-

222.0

87.5

175.0

52500

2500

HRSP-U-3040

500

210

20.0

-

262.0

103.0

206.0

63840

3040

HRSP-U-3820

500

225

27.6

-

306.0

120.1

240.2

86000

3820

Section

Dimensions

sectional
area

Mass

Moment of inertia

Modulus of Section

Width

Height

Thickness

Per pile

Wall

w

h

t

s

mm

mm

mm

cm2/m

kg/m

kg/m2

cm4/m

cm3/m

HRSP-U-1000

600

130

10.3

-

131.2

61.8

103.0

13000

1000

HRSP-U-735

600

155

7.5

-

99.6

46.9

78.2

11437

735

HRSP-U-835

600

155

8.2

-

115.0

54.1

90.2

12960

835

HRSP-U-625

600

154.5

6.0

6.0

89.0

41.9

69.9

9670

625

HRSP-U-675

600

155

6.5

6.4

93.7

44.1

73.5

10450

675

HRSP-U-1165

600

155

9.7

-

138.1

65.0

108.4

18100

1165

HRSP-U-740

600

155.5

7.2

6.9

100.3

46.3

77.1

11540

740

HRSP-U-745

600

156

7.3

6.9

100.7

47.4

79.1

11620

745

HRSP-U-770

600

156

7.5

7.1

103.1

48.5

80.9

12010

770

HRSP-U-820

600

156.5

8.0

7.5

107.8

50.8

84.6

12800

820

HRSP-U-995

600

158

9.0

6.8

118.5

55.8

93.0

15700

995

HRSP-U-1095

600

159

10.0

7.4

127.8

60.2

100.3

17450

1095

HRSP-U-1200

600

160

11.0

8.0

137.2

64.6

107.7

19220

1200

HRSP-U-1200

600

180

9.8

9.0

140.0

66.1

110.1

21600

1200

HRSP-U-1255

600

180

10.0

-

147.8

69.6

116.0

22580

1255

HRSP-U-1260

600

180

10.0

10.0

151.0

71.0

118.3

22660

1260

HRSP-U-1800

600

180

13.4

-

173.2

81.6

136.0

32400

1800

HRSP-U-1600

600

190

10

-

156.1

73.5

122.6

30400

1600

HRSP-U-1270

600

209

9.0

7.4

127.2

59.9

99.8

26590

1270

HRSP-U-1400

600

210

10.0

8.0

136.5

64.3

107.1

29410

1400

HRSP-U-2020

600

210

12.5

-

177.5

83.6

139.3

42426

2020

HRSP-U-2700

600

210

18.0

-

225.5

106.2

177.0

56700

2700

HRSP-U-1530

600

211

11.0

8.6

145.9

68.7

114.5

32260

1530

HRSP-U-1670

600

215

10.2

8.4

154.2

72.6

121.0

35950

1670

HRSP-U-1800

600

215

11.2

9.0

163.3

76.9

128.2

38650

1800

HRSP-U-1920

600

215

12.2

9.5

172.3

81.1

135.2

41320

1920

HRSP-U-2410

600

217.5

13.9

-

200.6

92.2

153.7

52420

2410

HRSP-U-2060

600

225

11.1

9.0

173.9

81.9

136.5

46380

2060

HRSP-U-2200

600

225

12.1

9.5

182.9

86.1

143.6

49460

2200

Section

Dimensions

sectional
area

Mass

Moment of inertia

Modulus of Section

Width

Height

Thickness

Per pile

Wall

w

h

t

s

mm

mm

mm

cm2/m

kg/m

kg/m2

cm4/m

cm3/m

HRSP-U-2335

600

225

13.1

10.0

192.0

90.4

150.7

52510

2335

HRSP-U-2680

600

226

14.2

9.7

206.8

97.4

162.3

60580

2680

HRSP-U-2840

600

227

15.2

10.1

216.1

101.8

169.6

64460

2840

HRSP-U-3065

600

226

18.5

10.6

233.3

109.9

183.2

69210

3065

HRSP-U-3200

600

226

19.0

-

241.7

114.0

190.0

72320

3200

HRSP-U-3200

600

226

19.5

11.0

242.3

114.1

190.2

72320

3200

HRSP-U-3340

600

226

20.5

11.4

251.3

118.4

197.3

75410

3340

HRSP-U-2700

600

228

15.8

-

206.1

97.1

161.8

61560

2700

HRSP-U-3000

600

228

16.2

10.5

225.6

106.2

177.1

68380

3000

HRSP-U-1150

700

200

9.0

-

120.0

65.1

93.0

23000

1150

HRSP-U-1340

700

200

10.0

-

137.6

75.6

108.0

26800

1340

HRSP-U-1535

700

220

9.7

-

140.9

77.4

110.6

33770

1535

HRSP-U-1405

750

204

10.0

8.3

132.3

77.9

103.8

28680

1405

HRSP-U-1600

750

205.5

11.5

9.3

146.5

86.3

115.0

32850

1600

HRSP-U-1780

750

220.5

10.5

9.1

150.3

88.5

118.0

39300

1780

HRSP-U-2000

750

222

12.0

10.0

164.6

96.9

129.2

44440

2000

HRSP-U-2270

750

223.5

13.0

9.5

173.4

102.1

136.1

50700

2270

HRSP-U-2500

750

225

14.5

10.2

187.5

110.4

147.2

56240

2500
