Duckbill Anchor / Manta Ray Anchor / Sting Ray Terra Anchor

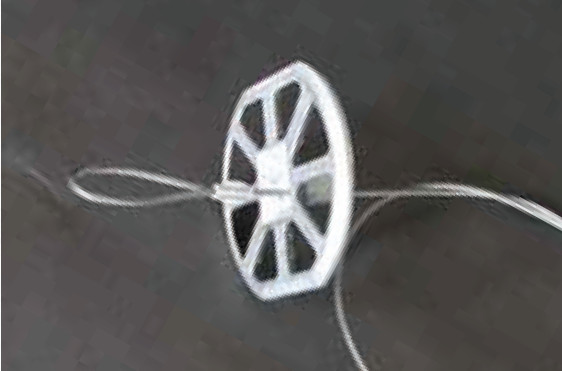

Estes três âncoras de terra têm sido utilizados mais de 30 anos. As aplicações típicas são: ancorar parede existente estacas-pranchas, cano pilha muro de contenção, estabilização de taludes, sistemas de bola de raiz da árvore, árvore de sistemas de cara, H pilha, parede de concreto projetado etc A simplicidade do design e facilidade de instalação torna estas terras ancora o âncora mais popular sistema. Depois de dirigir a âncora do solo até a profundidade necessária, o aço unidade vai ser puxado para fora. A fixação ao solo é então derrubado e testados com Anchor Locking Kit para apresentar a sua área de apoio ao solo. Isso é chamado de carga armário. Capacidade de carga âncora bico de pato em solos normais é de 261 kg para 4802kgs.Manta Ray ancorar capacidades finais é de 5 toneladas para 20 toneladas. Enquanto âncoras Stingray pode chegar a até 50 toneladas.

Vantagens Duckbill Terra Âncora.
1.Installation de âncoras de terra Platipus é fácil e rápido, usa equipamentos de instalação disponíveis
2.No escavação é necessário para âncoras Platipus, enquanto outros apoios no chão como âncora barra oca, threadbar âncora, âncoras vertente todas as necessidades escavações e perfurações.
3.Environment amigável, sem revolvimento do solo.
4.Different tamanhos podem ser usados para uma ampla variedade de solos e aplicações. Com capacidades de super exploração.
5.Aluminum âncora, galvanizado âncoras em ferro fundido dúctil, âncoras inoxidável estão disponíveis para atender terreno diferente

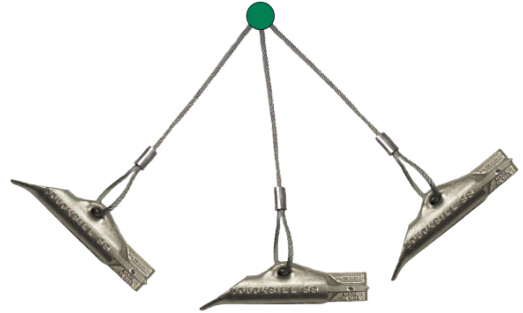

Âncoras de Terra Duckbill

Bico de pato Terra Âncoras têm luz e médio capacidade de retenção. Âncoras bico de pato pode ser cabeado com cabo de aeronaves galvanizado ou aço inoxidável. O sistema de ancoragem terra bico de pato é conduzido usando um martelo e dirigir aço. Um Jack martelo é recomendado para ser usado com aço unidade de energia. Enrole a corda de fio em torno da haste âncora condução. Pode ser amplamente utilizado na árvore sistema de Guy, sistema de bola de raiz, anti-roubo, etc. Todos os acessórios estão disponíveis como bico de pato Anchor Hook. golas de árvores, braçadeiras de cabo de aço, D-anel, catraca de mão.

Âncoras de Alumínio
Modelo 40
Modelo 40 é o menor âncora terra, que é cabeado com 1/16 de polegada (1,6 milímetros) ou cabo de aço de 1/8 de polegada (3,2 milímetros) de cabo de aço. A unidade deve ser de aço 9,7 milímetros (3/8 ") 0.6m rodada (2 ') com grande cabeça marcante. Carga de trabalho de 1.33kN (136 kg).

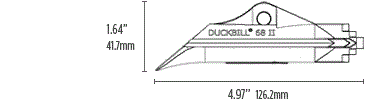

Modelo 68
Modelo 68 é o próximo menor âncora chão bico de pato, cablados com 1/8 polegadas (3,22 milímetros) cabo de aço ou 3/16 de polegada (4,8 milímetros) cabo de aço. A haste de âncora deve ser 12 milímetros (3/4 ") redonda 1,2 (4 ') com grande cabeça marcante. Carga de trabalho de 4.89kN (500 kg).

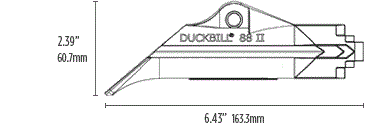

Modelo 88
Modelo 88 é âncoras de terra mais populares, a âncora é cabeado com 1/4 de polegada (6,4 mm) de cabo de aço ou de 5/16 polegadas (7,9 milímetros) de cabo de aço. Aço unidade de mão deve ser 19 mm (3/4 ") 1.2m rodada (4 ') com grande cabeça marcante. Carga de trabalho de 13.39kN (1.360 kg).

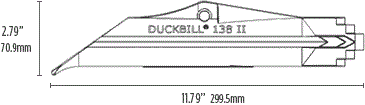

Modelo 138
Modelo 138 é o maior ancoragem terra, a âncora é cabeado com um cabo de aço de 5/16 polegadas (7,9 milímetros) Modelo 138 é instalado com um pequeno martelo pneumático e deve ser conduzido com aço unidade de energia. Carga de trabalho de 22.24kN (2,260 kg).

Galvanizado Ferro Fundido D úctil Anchor

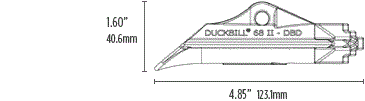

Modelo de 68 DBD
M68-DBD bico de pato é âncora para solos rochosos e duras, e pode ser usado com equipamento de instalação de energia.

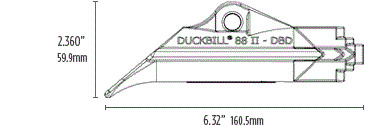

Modelo de 88 DBD
M68-DBD âncoras de solo são para solos rochosos e duras, e pode ser usado com equipamento de instalação de energia.

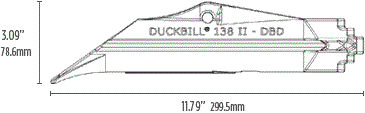

Modelo 138-DBD
M68-DBD terreno âncoras são para solos rochosos e duras, e pode ser usado com equipamento de instalação de energia.

Âncoras Duckbill também pode ser montado em Modelo 40 DTS, DTS modelo 68, modelo 88, modelo 40 DTS RBK, Modelo 68 RBK, modelo 88 RBK.

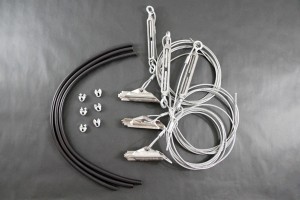

Acessórios:

Manta Ray / Sting Ray Terra Anchor

Âncoras Manta Ray pode ter capacidades finais até 180kN, enquanto Sting Ray âncoras podem ter capacidades finais até 440kN.Manta Ray âncora carro é conduzido em solo com martelo pneumático jack. Para a instalação em locais de acesso limitado e acesso de equipamentos pesados é restrito, Manta Ray âncora é definitivamente a melhor âncora chão. Manta Ray âncoras de terra e Sting Ray âncoras de terra são feitas de imersão a quente dúctil ferro galvanizado. Compatível hastes de ancoragem e terminações finais para a linha de cara ou muro de contenção estão todos disponíveis. Estas âncoras terra também pode ser feita de um aço inoxidável 316, que pode ter um período de vida até 120 anos.

Sting Ray âncora

Manta Ray Âncora

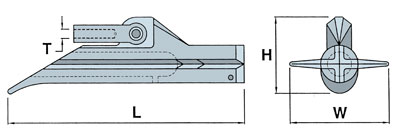

Dimensão e Propriedades

Nota: 1. Âncora de materiais em ferro fundido dúctil
2. Concluir Especificação quente mergulhado galvanizado ASTM A-123 ou BS729

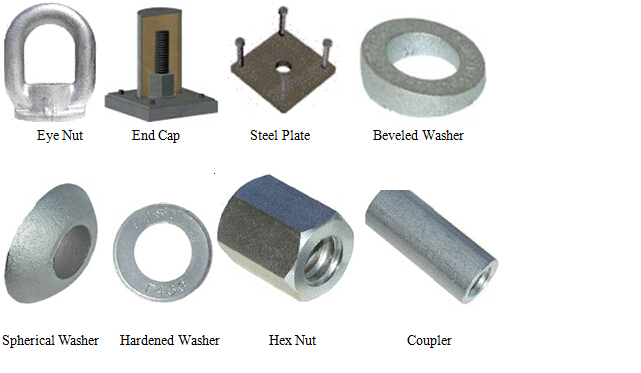

Manta Ray Âncora e Stingray anchorAccessories

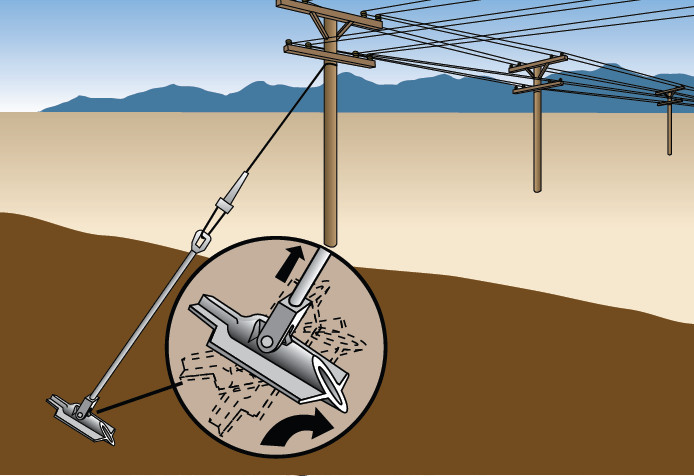

Instalação de Manta Ray âncora / Sting Ray âncora
1.Thread uma haste de âncora para a manilha de Manta Ray âncora / âncora Stingray.
Coloque a haste de condução ou dirigir âncora de aço para a âncora.
2.Ajuste a âncora / posições Manta Ray Stingray âncoras e ângulos, e dirigir até o chão
3.Puxe a unidade de aço. Passe a barra de definição do adaptador na haste âncora.
4.Use o armário de carga, passe a thimbleye para o final de Manta Ray âncora / âncora Stingray

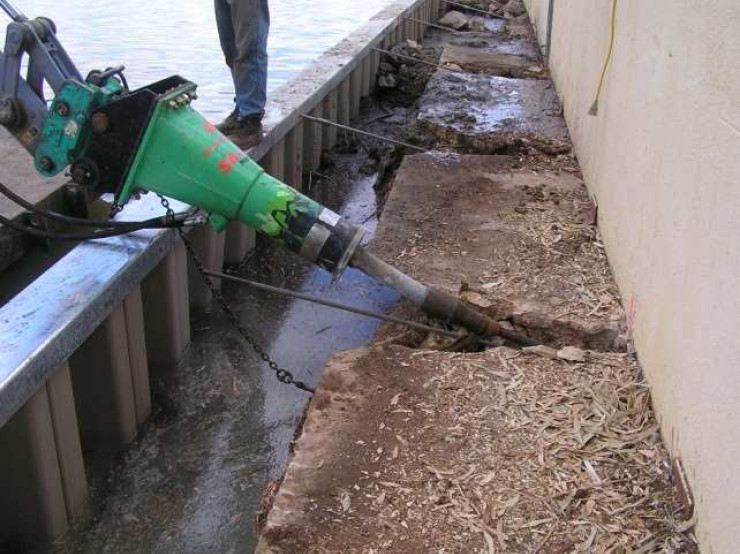

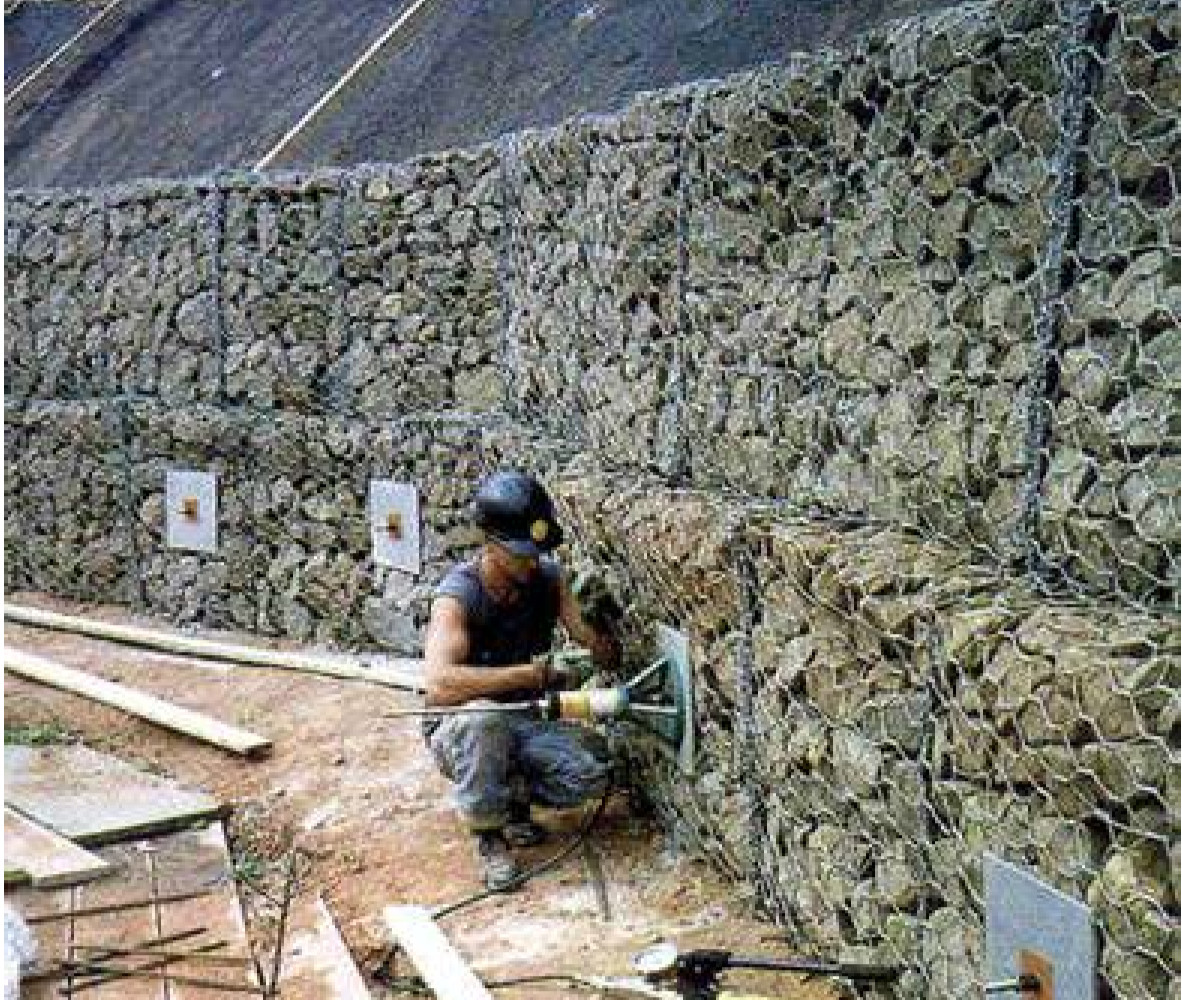

Fotos do Projeto:
