Paredes Combinadas HZ
Paredes Combinadas HZ
Paredes Combinadas HZ
Paredes Combinadas HZ

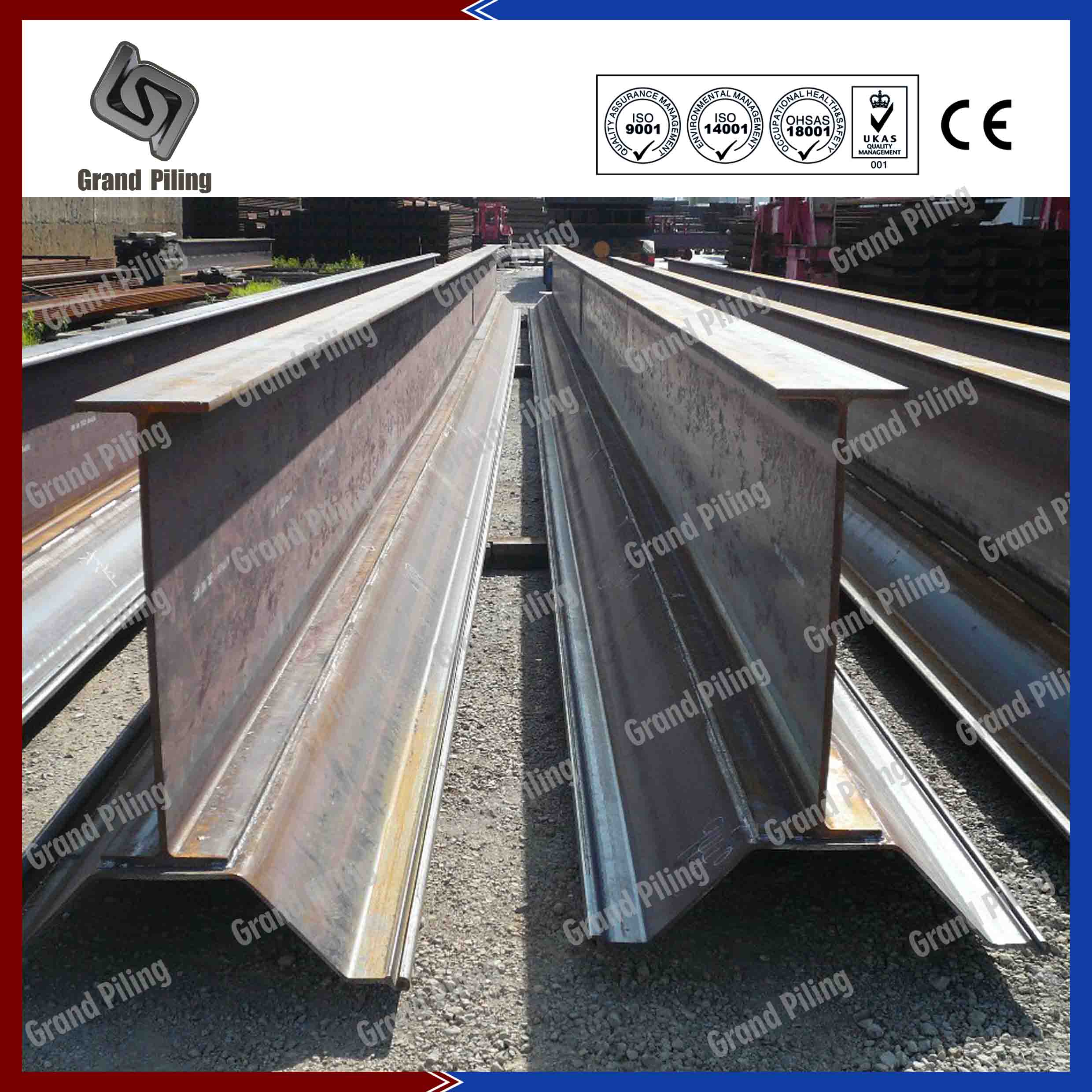

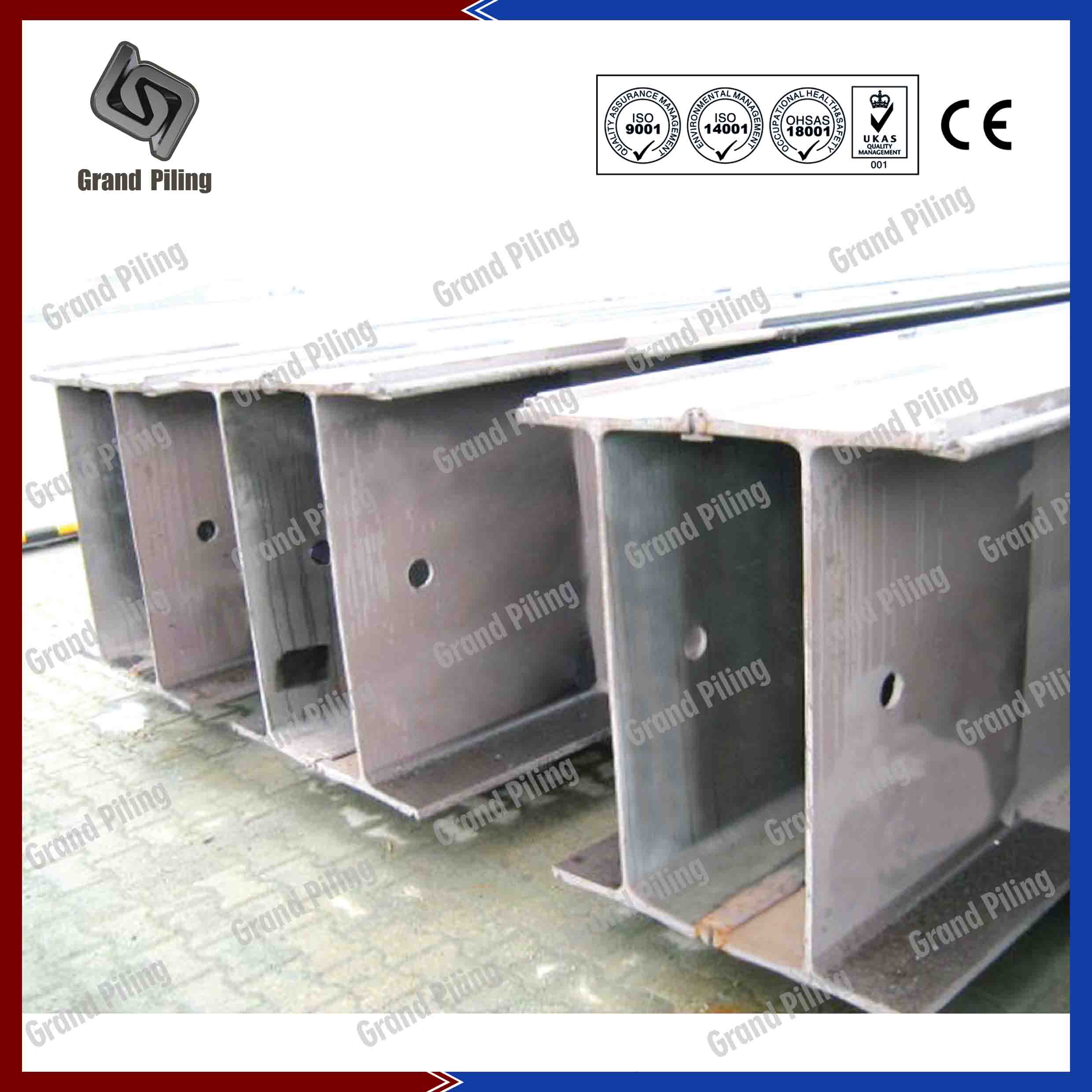

Os sistemas paredes combinadas HZ HZM são paredes combinadas de estacas pranchas principais e estaca prancha intermediária, que são normalmente utilizadas na construção portuária e fundações profundas, etc. O HZ HZM estacas pranchas principais forma sua forma em moinhos em comprimento de mais de 30 metros. HZ HZM paredes combinadas são conector por diferentes conectores, nomeadamente RZD16, RZU16, RH16, RZD18, RZU18, RH20. Os laminados a quente HZ HZM estacas pranchas principais são grandes perfil H com sistema de conexão em ambos os lados. Os laminados a frio HZ HZM paredes combinadas são soldados perfil H juntamente com estacas prancha conformadas a frio. HZ HZM paredes combinadas are normally quay wall tied back by a deadman wall or normal estaca prancha wall. Temos produzido e enviado HZ combinado paredes para muitos projetos de estacas-pranchas em todo o mundo.



Nossas Vantagens:

Ø Nós podemos projetar e tailor made folha HZ pilha para você. Em lotes de casos, o cliente pode precisar aumentar a espessura da flange ou web devido à corrosão, uma altura menor, devido ao espaço limitado, todos nenhum problema aqui.
Ø Nossos travas ou garras fazem parte de vigas H, muito mais forte. Não há necessidade de comprar travas extras, poupando custos para os combiwalls HZ.
Ø A mais longa pilha comprimento H e pilha rolamento HP temos produzido é longo 50m, tipo de aço a partir S235 S355 para S460 muito alta.
Ø Quase sem requisitos de quantidade, 100 ou 200 toneladas também estão bem. Temos três HZM combinado paredes linhas de produção, tudo será feito automaticamente. Prazo de entrega rápida.





Tamanhos Paredes Combinadas HZ:

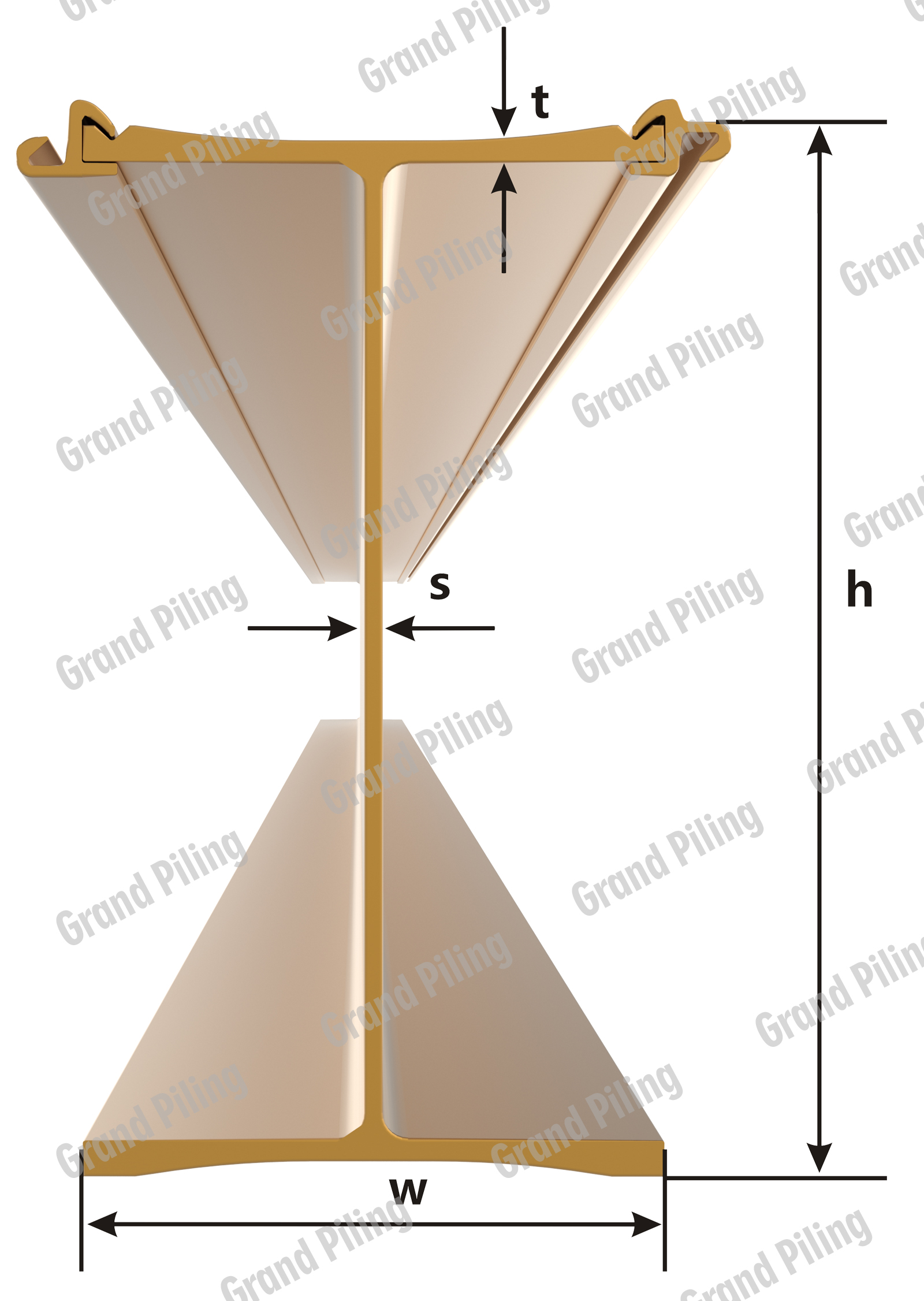

Tabela 1: HZ laminado a quente estacas pranchas principais detalhes

Tamanho Dimensões Peso Momento de inércia Módulo de seção
h w tmax t s
mm mm mm mm mm kg/m cm4 cm3
HZ 775 A 775 460 17.0 17.0 12.5 234.7 322820 7555
HZ 775 B 779 460 19.0 19.0 12.5 249.2 361420 8225
HZ 775 C 783 461.5 21.0 21.0 14.0 276.9 401790 9100
HZ 775 D 787 461.5 23.0 23.0 14.0 291.4 430930 9770
HZ 975 A 975 460 17.0 17.0 14.0 265.4 561650 10280
HZ 975 B 979 460 19.0 19.0 14.0 279.9 606800 11120
HZ 975 C 983 462 21.0 21.0 16.0 313.8 677600 12385
HZ 975 D 987 462 23 23 16 328.4 723490 113235
HZ 680M LT 631.8 460 29 16.9 14 234.7 210510 6225
HZ 880M A 831.3 458 29 18.9 13 261.8 410770 9185
HZ 880M B 831.3 460 29 20.9 15 287.2 446960 10045
HZ 880M C 831.3 460 29 22.9 15 298.5 471210 10580
HZ 1080M A 1075.3 454 29 19.6 16 232.6 799480 13980
HZ 1080M B 1075.3 454 29 22.6 16 341.6 864430 15115
HZ 1080M C 1075.3 456 29 25.7 18 374.6 943630 16530
HZ 1080M D 1075.3 457 30.7 29.7 19 401.3 1020560 17840
HZ 1180M A 1075.4 458 34.7 31 20 422.7 1078560 18785
HZ 1180M B 1079.4 458 36.7 33 20 436.1 1129000 19670
HZ 1180M C 1083.4 459 38.7 35 21 462.5 1203660 20830
HZ 1180M D 1087.4 460 40.7 37 22 483.6 1262570 21915

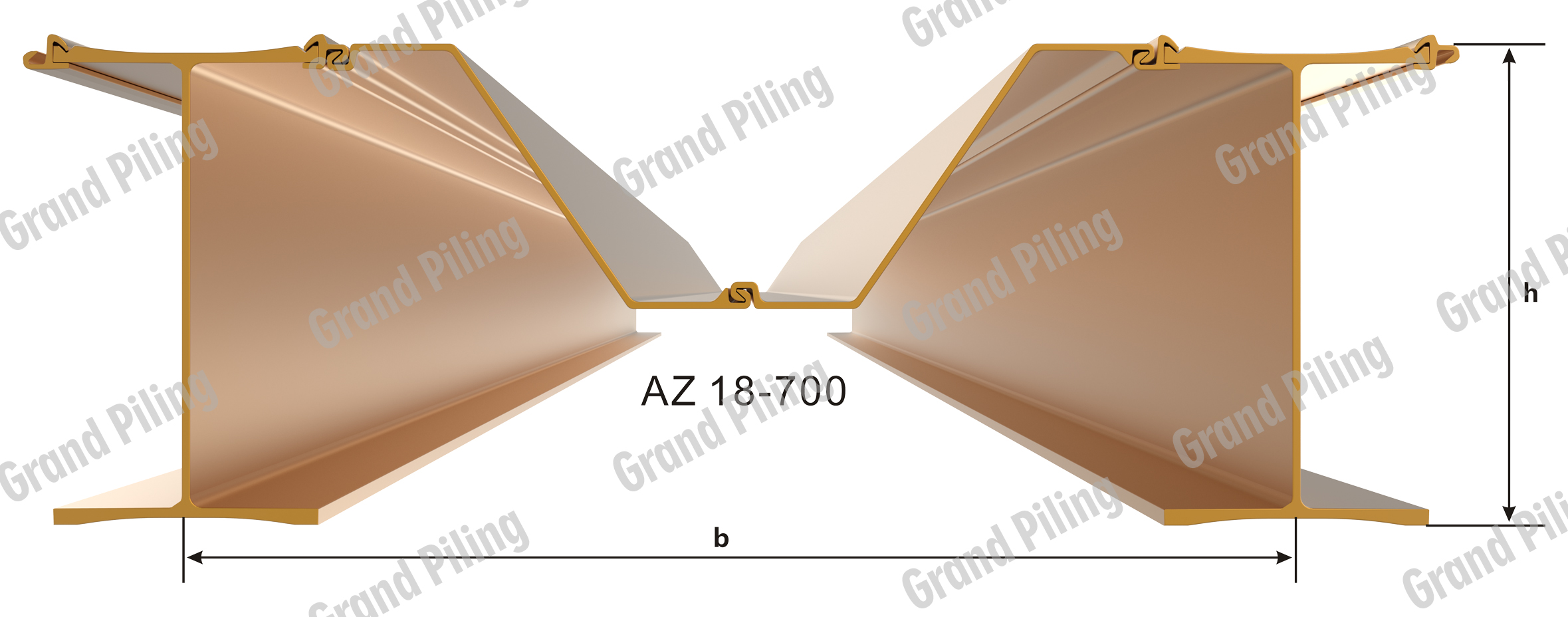

Tabela 2: Paredes combinadas HZ laminadas a quente com AZ18-700

Tamanho Dimensões Área secional Peso Momento de inércia Módulo de seção
b h
m mm cm2/m kg/m2 cm4/m cm3/m
HZ 775 A 1.93 530 255.9 201 199870 4535
HZ 775 B 1.93 530 265.5 208 214680 4885
HZ 775 C 1.93 530 283.7 223 235600 5335
HZ 775 D 1.93 530 293.3 230 250700 5685
HZ 975 A 1.93 530 276.2 217 318430 5825
HZ 975 B 1.93 530 285.7 224 341820 6265
HZ 975 C 1.93 530 308.2 242 378510 6920
HZ 975 D 1.93 530 317.7 249 402280 7360
HZ 680M LT 1.927 630 256.3 201 136700 4045
HZ 880M A 1.927 830 274.1 215 240500 5380
HZ 880M B 1.927 830 290.5 228 259000 5820
HZ 880M C 1.927 830 298 234 271570 6100
HZ 1080M A 1.927 1075 315.5 248 443030 7745
HZ 1080M B 1.927 1075 327.5 257 476790 8340
HZ 1080M C 1.927 1075 349 274 517420 9065
HZ 1080M D 1.927 1075 366.4 288 557070 9735
HZ 1180M A 1.927 1075 380.4 299 586870 10220
HZ 1180M B 1.927 1080 389.3 306 613030 10680
HZ 1180M C 1.927 1085 406.5 319 651410 11275
HZ 1180M D 1.927 1090 420.2 330 681600 11830

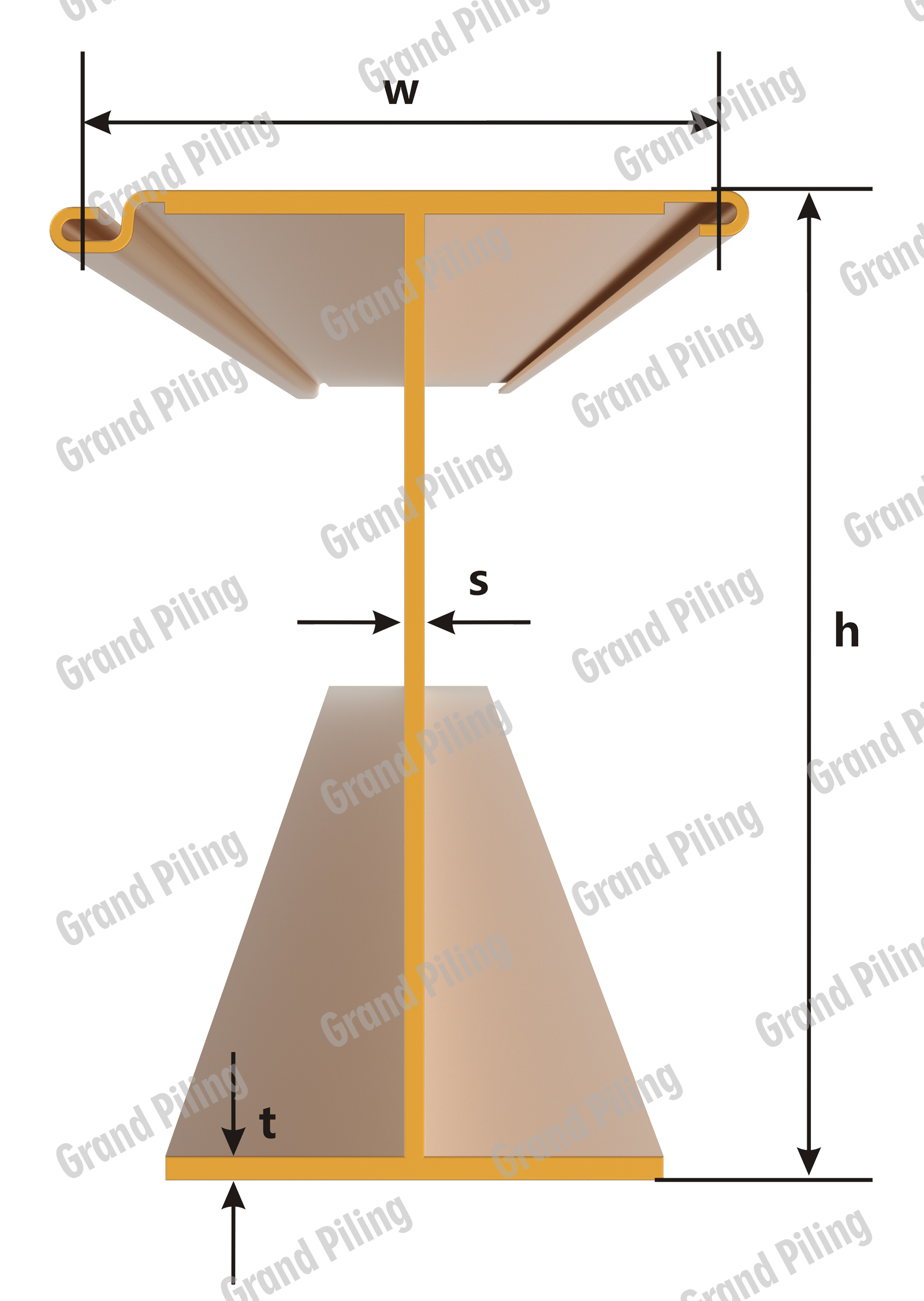

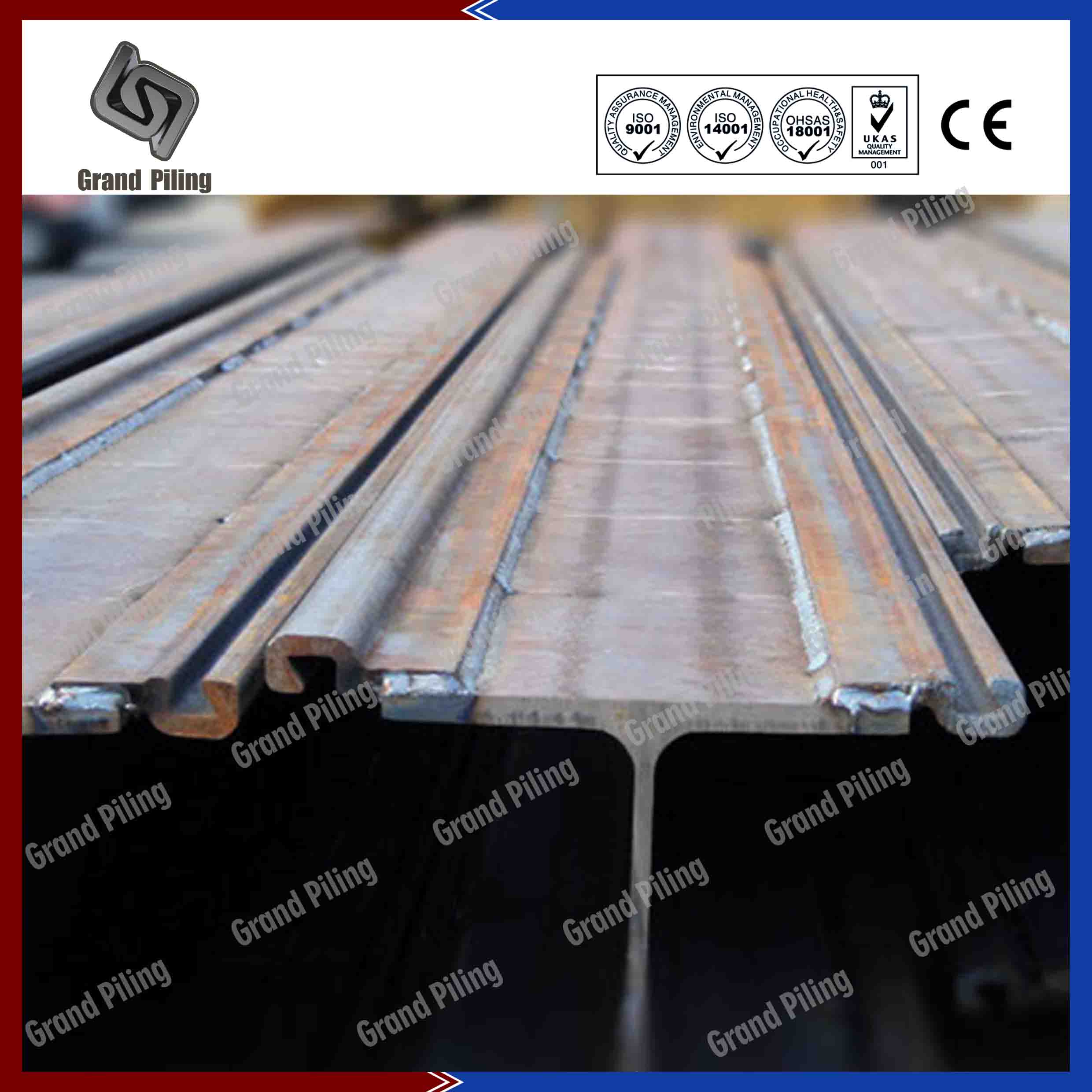

Tabela 3: HZ soldados estacas pranchas principais com bloqueios

Tamanho Dimensões Área secional Peso Momento de inércia Módulo de seção
w h t s
mm mm mm mm cm2 kg/m cm4 cm3
GPH 775 A 775 530 17.0 12.5 299 234.7 322820 7555
GPH 775 B 779 530 19.0 12.5 317.4 249.2 361420 8225
GPH 775 C 783 530 21.0 14.0 352.7 276.9 401790 9100
GPH 775 D 787 530 23.0 14.0 371.2 291.4 430930 9770
GPH 975 A 975 530 17.0 14.0 338.1 265.4 561650 10280
GPH 975 B 979 530 19.0 14.0 356.5 279.9 606800 11120
GPH 975 C 983 530 21.0 16.0 399.8 313.8 677600 12385
GPH 975 D 987 530 23 16 418.3 328.4 723490 113235
GPH 680 630 527 22 14 298.9 234.7 210510 6225
GPH 880 A 830 527 24 13 333.5 261.8 410770 9185
GPH 880 B 830 527 25 15 365.8 287.2 446960 10045
GPH 880 C 830 527 26 15 380.3 298.5 471210 10580
GPH 1080 A 1075 527 24 16 412.2 232.6 799480 13980
GPH 1080 B 1075 527 26 16 435.2 341.6 864430 15115
GPH 1080 C 1075 527 27 18 477.2 374.6 943630 16530
GPH 1080 D 1075 527 30 19 155.2 401.3 1020560 17840
GPH 1180 A 1075 527 33 20 538.4 422.7 1078560 18785
GPH 1180 B 1080 527 35 20 555.6 436.1 1129000 19670
GPH 1180 C 1085 527 37 21 589.2 462.5 1203660 20830
GPH 1180 D 1090 527 39 22 616.1 483.6 1262570 21915

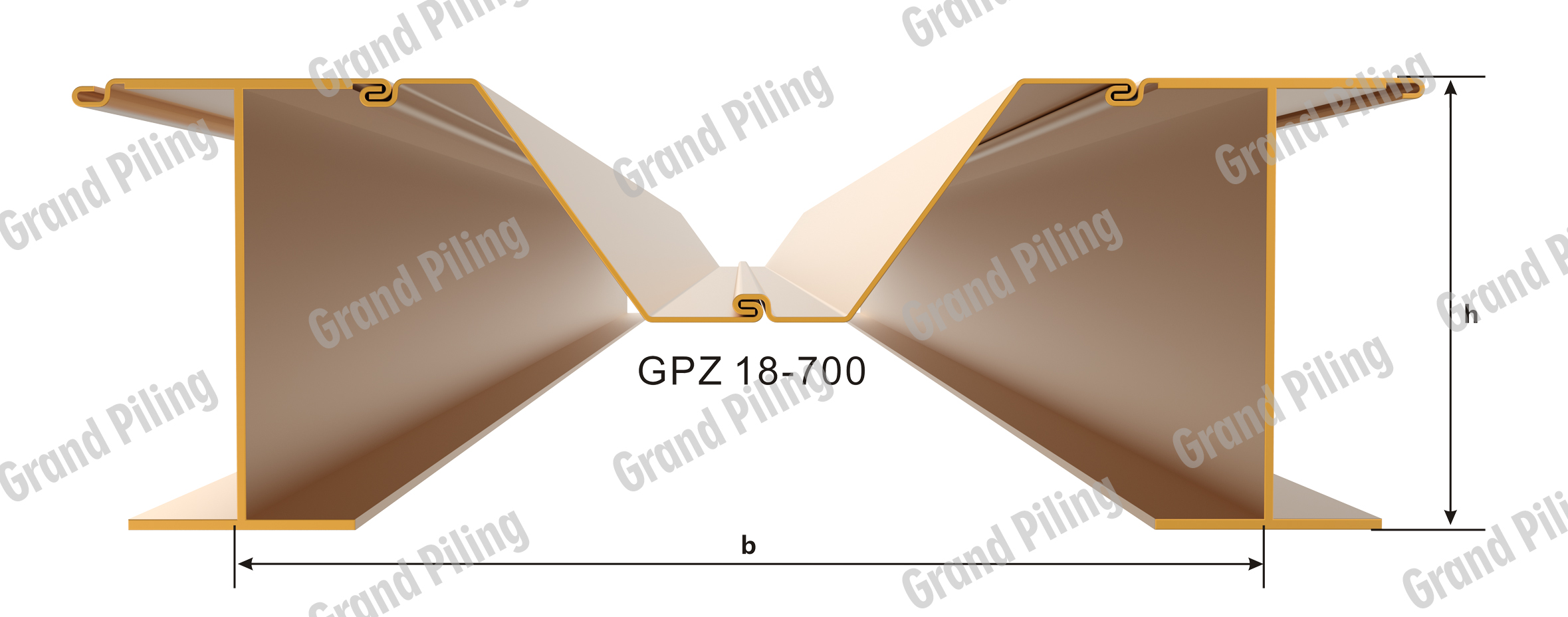

Tabela 4: Paredes combinadas HZ soldadas com GPZ18-700

Tamanho Dimensões Área secional Peso Momento de inércia Módulo de seção
b h
m mm cm2/m kg/m2 cm4/m cm3/m
GPH 775 A 1.93 530 255.9 201 199870 4535
GPH 775 B 1.93 530 265.5 208 214680 4885
GPH 775 C 1.93 530 283.7 223 235600 5335
GPH 775 D 1.93 530 293.3 230 250700 5685
GPH 975 A 1.93 530 276.2 217 318430 5825
GPH 975 B 1.93 530 285.7 224 341820 6265
GPH 975 C 1.93 530 308.2 242 378510 6920
GPH 975 D 1.93 530 317.7 249 402280 7360
GPH 680 1.927 630 256.3 201 136700 4045
GPH 880 A 1.927 830 274.1 215 240500 5380
GPH 880 B 1.927 830 290.5 228 259000 5820
GPH 880 C 1.927 830 298 234 271570 6100
GPH 1080 A 1.927 1075 315.5 248 443030 7745
GPH 1080 B 1.927 1075 327.5 257 476790 8340
GPH 1080 C 1.927 1075 349 274 517420 9065
GPH 1080 D 1.927 1075 366.4 288 557070 9735
GPH 1180 A 1.927 1075 380.4 299 586870 10220
GPH 1180 B 1.927 1080 389.3 306 613030 10680
GPH 1180 C 1.927 1085 406.5 319 651410 11275
GPH 1180 D 1.927 1090 420.2 330 681600 11830



Paredes Combinadas HZ

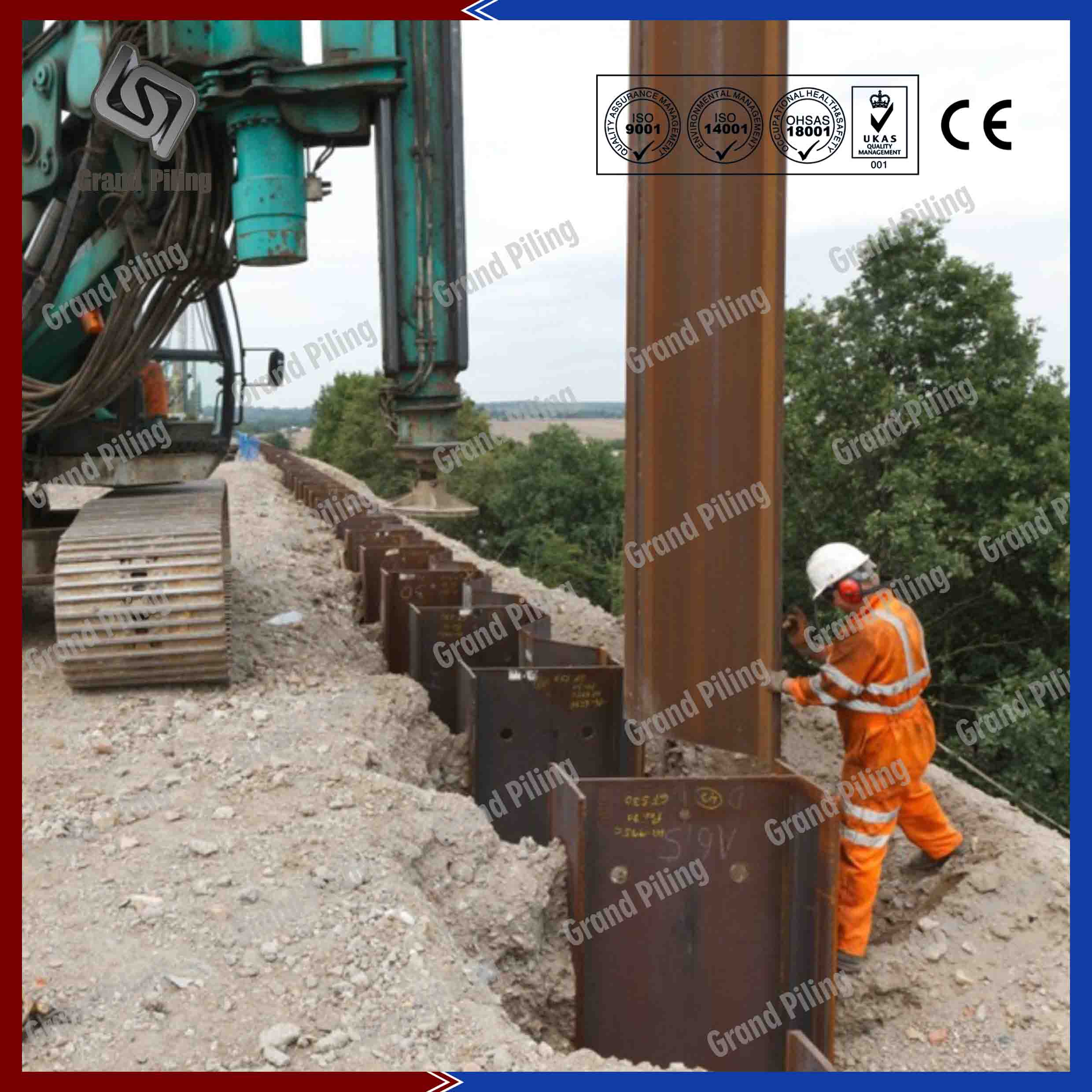

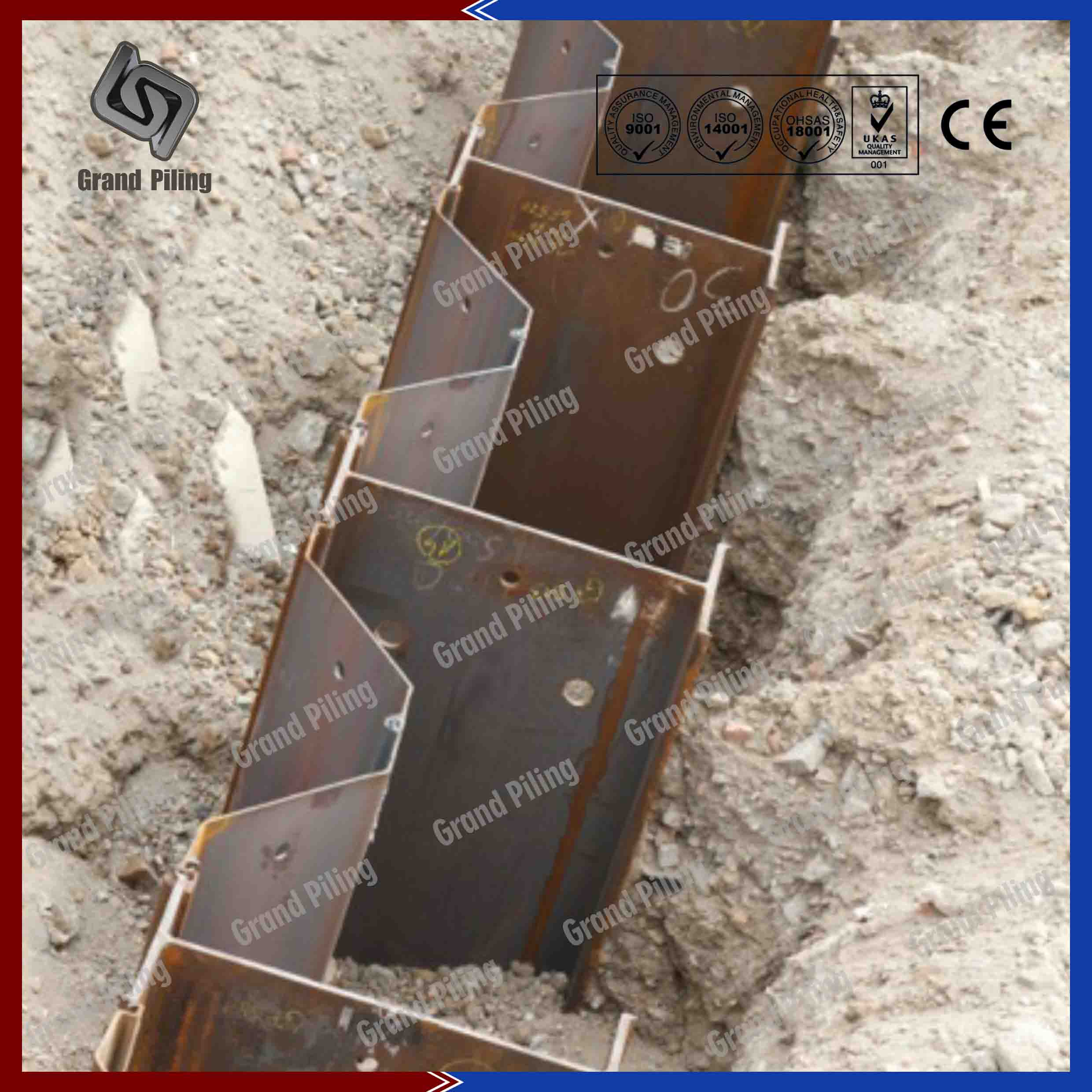

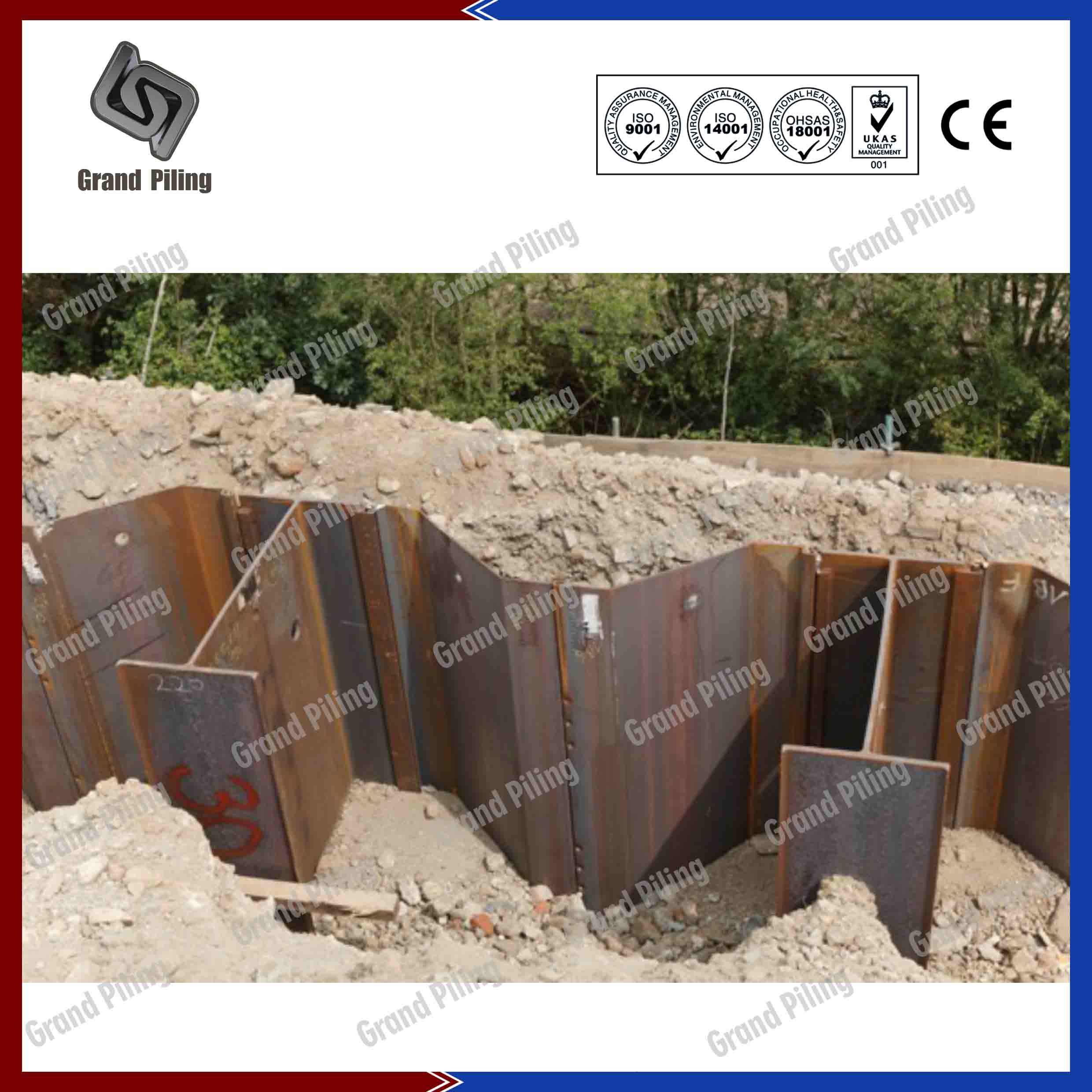

A HZM combinado sistema HZ / parede consiste em o rei pilha, conectores, e estacas-pranchas AZ instalado entre o rei pilhas são elementos de enchimento intermediárias. As vigas HZ / HZM pode ser H feixe simples ou duplos vigas H ou até mesmo vigas H contínuas. Os HZ / HZM rei pilhas pode ser reter elementos de parede, que resistem a cargas horizontais ou pilhas de rolamento, que resistem a cargas verticais. Enquanto as estacas pranchas intermediárias normalmente só resistir às funções de suporte de terras ou a transferência de carga para as HZ / HZM rei pilhas. As estacas pranchas intermediárias pode ser inferior a HZ / HZM vigas. Dependendo do número de encravamentos e rei pilhas, HZ sistema de parede combinada tem 4 combinações diferentes: Combinação 12, 14 combinação, combinação 24, combinação da teoria 26.In, a pilha intermediária pode ser qualquer tipo de estacas-pranchas AZ. Enquanto em práticas, a maioria de estacas-prancha intermediária é AZ18-700 ou AZ26-700, outros, como AZ13, AZ13-10 / 10, AZ18, AZ18-10 / 10, AZ26, AZ13-770, AZ14-770-10 / 10, AZ18 -700, conectores A20-700.The são do tipo RZD, RZU, RH dependendo elementos de ligação.

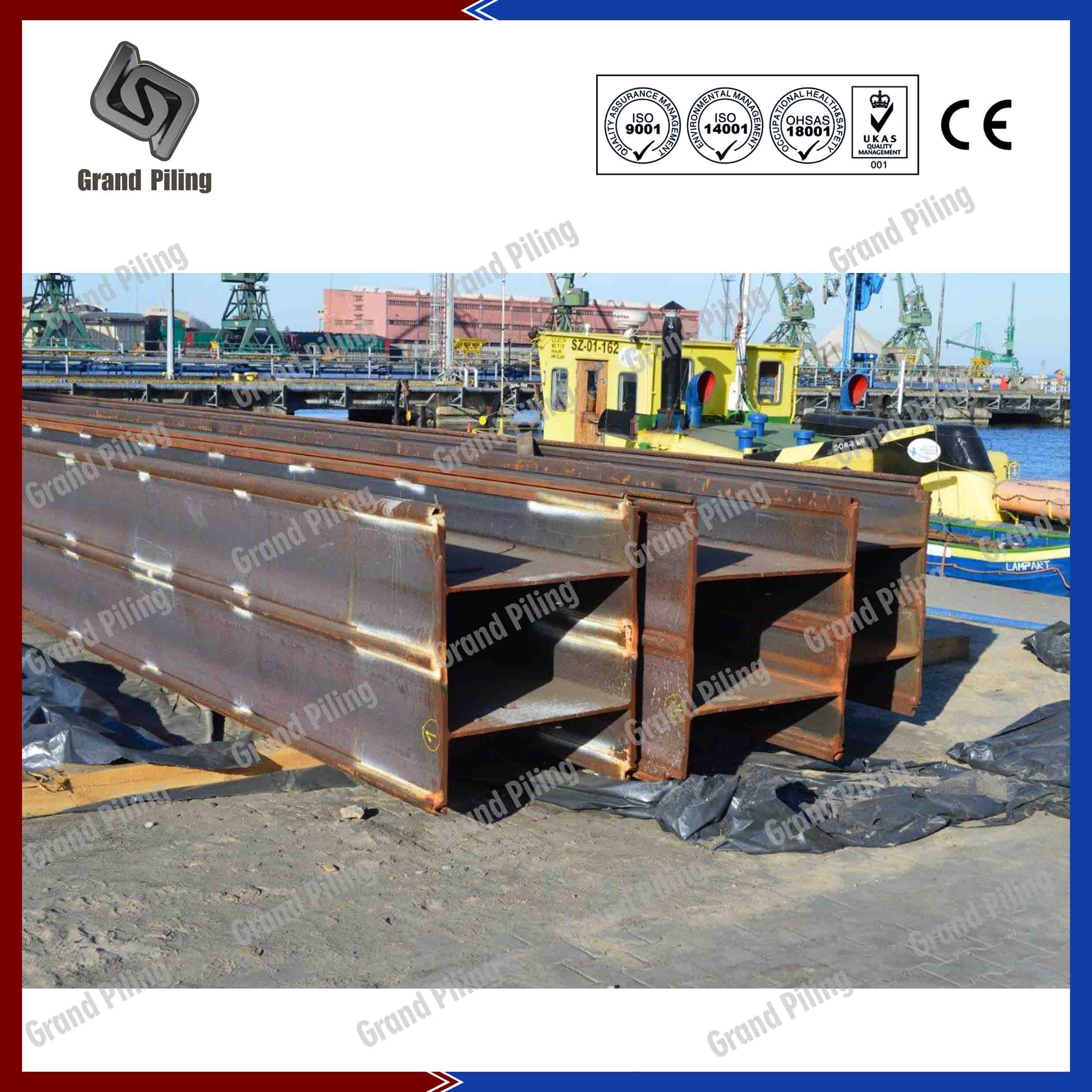

Anteriormente estacas-prancha HZ foi as soluções mais populares para os portos permanentes, parede cais, cofferdam, estabilização declive, construções cais etc aplicações de carga pesada, Hoje em dia quase todas as paredes são combinadas HZ HZM sistema de folha de pilha.

As paredes ou combiwalls combinados são normalmente uma solução mais económica do que com folha pilha de tubos tubular paredes combinadas. Vários tipos de aço estão disponíveis para paredes combi e rei pilhas.
