VL Estacas pranchas

VL estacas-pranchas são produzidos na República Checa e têm dois tipos, tipos e tipos Larssen Heosch. Normalmente eles são fornecidos como pilhas individuais e são facilmente manipulados, empilhados e acamparam em que forma. Arelcormittal não só trabalhou com os proprietários, mas o contratante teve visitas constantes e comunicação de Arcelor, tanto durante a fase de projecto e na fase de execução do projeto. Tolerâncias: EN 10 248-2 Classes de aço: S 240 GP, S 270GP, S 355 GP de acordo com EN 10 248-1. VL 601, VL602, VL603 estacas-prancha tipo são muito populares na Europa.

Sujeito a acordo prévio, VL pilha de folha pode ser fornecido interligados em pares para minimizar o número de operações de manutenção e de pitching no local. Designs do sistema de parede levou em conta o método preferido de construção detalhado por Thyssenkrupp e foram adaptados em conformidade e, ao mesmo tempo, garantir os factores de segurança rigorosas. VL estacas-pranchas são duas estacas-pranchas unidas por bloqueio em si e de fixação contra a mudança. Deve-se notar, porém, que quando interligados em pares, a forma resultante é assimétrica exigindo cuidado ao empilhar.

Na base de uma Estacas pranchas são perfurados com furos com um diâmetro de 40 mm.VL604, VL605, VL606, VL607 tipos são quentes estacas-pranchas laminadas. Quando U pilhas estão interligados antes da entrega em pares são possíveis duas orientações, quando vistos a partir da extremidade da pilha com o orifício de elevação, conforme ilustrado na figura 1.14.4. A orientação pode ser revertida pela queima de orifícios de elevação.

O porto de Fujairah proposta para a construção de um novo muro cais e obras associadas na instalação existente. Tipo de pilha - S perfuração de estacas-prancha. Seções livres ou guindaste empacota até 5000 kg. O âmbito das obras cobertas as seguintes estruturas. O tipo de VL parede de estacas-prancha para ser utilizado será uma parede de estacas-prancha incorporado, contido por tirantes a parede pilha âncora folha enterrado.

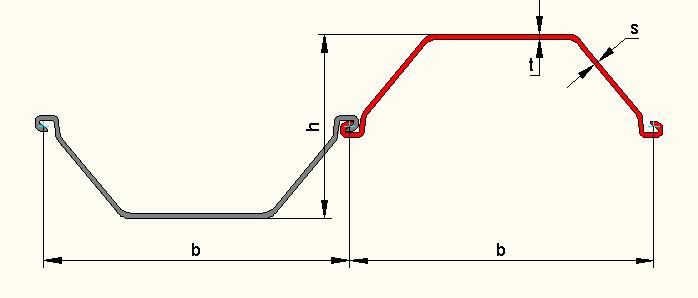

seção dimensões secional área   massa momento de inércia   módulo de seção
largura altura espessura pilha parede
b h/2 t
mm Mm mm cm2/pile kg/m kg/m2 cm4/m cm3/m
VL 600 600 150 9.5 9.5 56.4 94 3825 510
VL 600K 600 150 10 10 59.4 99 4050 540
VL 601 600 310 7.5 6.4 46.8 78 11520 745
VL 602 600 310 8.2 8 53.4 89 12870 830
VL 603 600 310 9.7 8.2 64.8 108 18600 1200
VL 603K 600 310 10 9 68.1 113.5 19220 1240
VL 603 10/10 600 310 10 10 69.6 116 19530 1260
VL 604 600 380 10 9 73.8 123 30400 1600
VL 605 600 420 13 9.2 85.5 142.5 43890 2090
VL 606 600 435 14.4 9.2 94.2 157 54375 2500
VL 607 600 452 19 10.6 114 190 72320 3200
L 703 700 400 9.5 8 67.5 96.4 24200 1210
L 716 700 440 10.2 9.5 79.9 114.2 35200 1600
L 720 750 450 12 10 96.4 128.5 45000 2000
