Cortina de estaca prancha

Seções e encravamentos

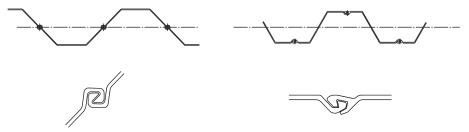

A figura a seguir mostra uma prancha estacas de aço parede feita de Larssen U-seções e uma parede feita a partir de Z-seções com travas descentrados.

Estacas-prancha de Aço paredes feitas a partir de U-seções (à esquerda) e Z-seções (direita), mais detalhes de suas travas


Direto websections têm uma elevada resistência de encravamento para uma das forças ccommodating tração. As aplicações incluem, por exemplo, caixões celulares.

Estacas-prancha de Aço parede feita de seções straight-Web Plus detalhe de intertravamento

O trabalho de condução exige uma certa quantidade de jogar, os bloqueios e assim estas articulações entre o Estacas pranchas não são à prova d'água. Devido à sua forma complicada, no entanto, a água infil- tração ing através da articulação tem que negociar um caminho relativamente longo. Partículas ultra-finas acumulam no solo em encravamentos ao longo do tempo, o que resulta em um efeito de "auto-selagem", que é aumentada por corrosão. De acordo com a seção EAU 2004 8.1.20.3 (R 117), nas paredes que estão na água neste processo de vedação natural pode ser assistida através da instalação de vedações sintéticos ambientalmente compatíveis. Se uma cortina de estaca prancha é necessário para ser à prova d'água especialmente, os bloqueios podem ser preenchidos com um composto de plástico ou permanentemente equipado com uma vedação de poliuretano interlock pré-formado. Os materiais utilizados apresentam uma elevada resistência intemperismo e envelhecimento além de boa resistência à água, água do mar e, se necessário, ácidos e álcalis. Vedações de poliuretano de bloqueio são factoryfitted para os bloqueios de múltiplas pilhas e as juntas de rosca no local são selados com selos de poliuretano ainda pré-formados.

Intertravamentos pode ser selado com materiais betuminosos para alcançar um conjunto estanque. Tais IALS mater pode ser aplicado nas obras ou no local. A estanqueidade é obtida de acordo com o princípio de deslocamento: o excesso de selante é forçado a sair do bloqueio quando enfiar a próxima pilha.
Conduzir as pranchas Estacas com um impacto de martelo lugares menos carga sobre os selos, porque o movimento mento ocorre em apenas uma direção. A carga sobre vedações de poliuretano em estacas cravadas por vibra ção é maior por causa da fricção e do aumento da temperatura associado. A permeabilidade de um conjunto cortina de estaca prancha pode ser estimada utilizando DIN EN 12063 apêndice E.

Soldar as travas atinge um completamente à prova d'água cortina de estaca prancha. No caso das mul tiple pilhas, os bloqueios são factorywelded, o que significa que somente os bloqueios que subsistem entre os grupos de Estacas pranchas têm de ser soldada no local. Essas juntas devem ser limpos e secos antes de soldar.
Cortina de estaca prancha também pode ser selada por martelagem em cunhas de madeira, os quais em seguida, quando se dilatam em água. Borracha ou de plástico cabos junto com um composto de calafetagem com inchaço e definição de propriedades também pode ser usado.

Quando uma pilha de folha não travas corretamente com o seu vizinho, isso é conhecido como embraiagem. Danos intertravamento não pode ser descartada completamente, mesmo com a condução cuidadosa. EAU secção 8.1.13.2 2004 (R 105) recomenda a verificação de embraiagem para aumentar a confiabilidade da cortina de estaca prancha. Inspecção visual pode ser levada a cabo para a parte da prancha Cortina de estaca ainda visível após a condução, mas emissores de sinais deve ser usado para as partes da parede que estão enterradas ou abaixo da linha de água, e especialmente nos casos em que uma elevada estanqueidade é crítica, por exemplo, sures enclo para aterro ou terra contaminada.

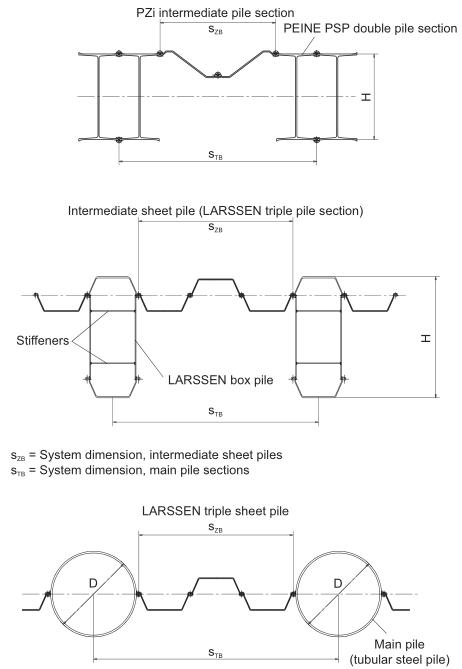

A figura a seguir mostra várias paredes de aço pilha folha combinação feitas das seções pilha simples ou duplas PSP com painéis intermédios.
Em tais estruturas a cortina de estaca prancha transferir as cargas devidas à terra e água pressão para as pilhas, e isso permite muros de contenção fortemente carregados, por exemplo, paredes do cais, a ser construído.

Exemplos de combinação Estacas-prancha de Aço paredes
