PAZ Estacas-Prancha

Z Tipo de estacas-prancha tem uma grande módulo de seção (W = 1200 ~ 5015cm3 / m) e é adequado para grandes, médias e pequenas projetos que carregam terra pressão (água) relativamente grande. Com base nas características da chapa de aço de empilhamento, duas peças são normalmente combinados em um grupo para a condução. Embora o seu processo de construção é ligeiramente mais longo e dificuldade técnica é maior, a sua eficiência global de construção é mais elevada desde que o grupo composto por duas peças de pilhas pode ter uma largura de 1,160 ~ 1,400 milimetro, cerca de 2 a 3 vezes a largura de uma única peça de perfil L Estacas-prancha de Aço;daí catálogo estacas-pranchas têm sido amplamente utilizados para uma série de projectos portuários de China que tem uma exigência para a área terrestre. Normalmente, o método de construção é "pilha lançando através de vibração, e depois afundando pilha através de martelar"

A propriedade mecânica mais essencial de chapa de aço empilhamento é a continuidade da web ea distribuição simétrica de encravamentos em posições especificadas em ambos os lados do eixo neutro, ambos têm efeito positivo na seção módulo de frio chapas de aço laminadas a pilha.

Z folha de perfil pilha tem as seguintes vantagens:
1) O projeto flexível e resultante relativamente elevado módulo de seção e razão de massa;
2) Aumento do momento de inércia da seção, a melhoria da flexão rigidez da parede pilha global, e redução efetiva de deformação deslocamento;
3) O uso de aço de alta resistência melhora notavelmente a resistência à flexão da parede de estacas-prancha;
4) O aumento da largura da secção provoca a redução de encravamentos de parede de estacas-prancha, o que melhora diretamente o desempenho de vedação de água da parede de estacas-prancha.





seção dimensões massa Por metro de parede área de revestimento
espessura sistema
largura
solteira
altura Solteira
pilha
parede   seção Modulus momento
de
inércia
secional
área
Solteira
pilha
duplo
pilha

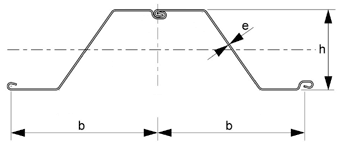

e b h
  mm mm mm kg/m kg/m2 cm3 cm4 cm2 m2/m m2/m
PAZ 43 50 5.0 770 213 38.2 49.6 448 4 770 63.2 0.91 1.77
PAZ 43 60 6.0 770 214 45.8 59.4 534 5 720 75.7 0.91 1.77
PAZ 43 70 7.0 770 215 53.3 69.2 619 6 660 88.2 0.91 1.77
PAZ 44 50 5.0 725 269 37.7 52.0 612 8 240 66.2 0.91 1.77
PAZ 44 60 6.0 725 270 45.1 62.2 730 9 890 79.3 0.91 1.77
PAZ 44 70 7.0 725 271 52.4 72.3 846 11 535 92.1 0.91 1.77
PAZ 45 50 5.0 676 312 37.7 55.8 772 12 065 71.0 0.91 1.77
PAZ 45 60 6.0 676 313 45.1 66.7 922 14 444 85.0 0.91 1.77
PAZ 45 70 7.0 676 314 52.4 77.5 1 069 16 815 98.8 0.91 1.77
PAZ 46 50 5.0 621 347 37.7 60.7 940 16 318 77.3 0.91 1.77
PAZ 46 60 6.0 621 348 45.1 72.6 1 122 19 544 92.5 0.91 1.77
PAZ 46 70 7.0 621 349 52.4 84.4 1 302 22 756 107.5 0.91 1.77
PAZ 53 60 6.0 857 300 54.3 63.3 766 11 502 80.7 1.04 2.05
PAZ 53 70 7.0 857 301 63.2 73.7 888 13 376 93.9 1.04 2.05
PAZ 53 80 8.0 857 302 72.1 84.0 1009 15 249 107.1 1.04 2.05
PAZ 53 90 9.0 857 303 81.0 94.4 1131 17 123 120.3 1.04 2.05
PAZ 54 60 6.0 807 351 53.9 66.8 968 16 989 85.1 1.04 2.05
PAZ 54 70 7.0 807 352 62.6 77.6 1123 19 774 98.9 1.04 2.05
PAZ 54 80 8.0 807 353 71.4 88.4 1277 22 546 112.7 1.04 2.05
PAZ 54 90 9.0 807 354 80.2 99.3 1431 25 318 126.5 1.04 2.05
PAZ 54 100 10.0 808 355 89.2 110.3 1570 27 850 140.5 1.04 2.05
PAZ 55 60 6.0 743 407 53.9 72.5 1233 25 074 92.4 1.04 2.05
PAZ 55 70 7.0 743 408 62.6 84.3 1432 29 179 107.4 1.04 2.05
PAZ 55 80 8.0 744 409 71.4 96.0 1628 33 263 122.3 1.04 2.05
PAZ 55 90 9.0 744 410 80.2 107.8 1825 37 387 137.3 1.04 2.05
PAZ 55 100 10.0 745 411 89.2 119.8 2000 41 060 152.6 1.04 2.05
PAZ 56 60 6.0 671 451 53.9 80.3 1525 34 340 102.3 1.04 2.05
PAZ 56 70 7.0 671 452 62.6 93.3 1770 39 954 118.9 1.04 2.05
PAZ 56 80 8.0 672 453 71.4 106.3 2013 45 537 135.4 1.04 2.05
PAZ 56 90 9.0 672 454 80.2 119.3 2259 51 180 151.9 1.04 2.05
PAZ 56 100 10.0 673 455 89.2 132.5 2470 56 200 168.8 1.04 2.05
